Differenzdruck-Transmitter analog | EMP+E
Differenzdruck-Transmitter analog | EMP+E

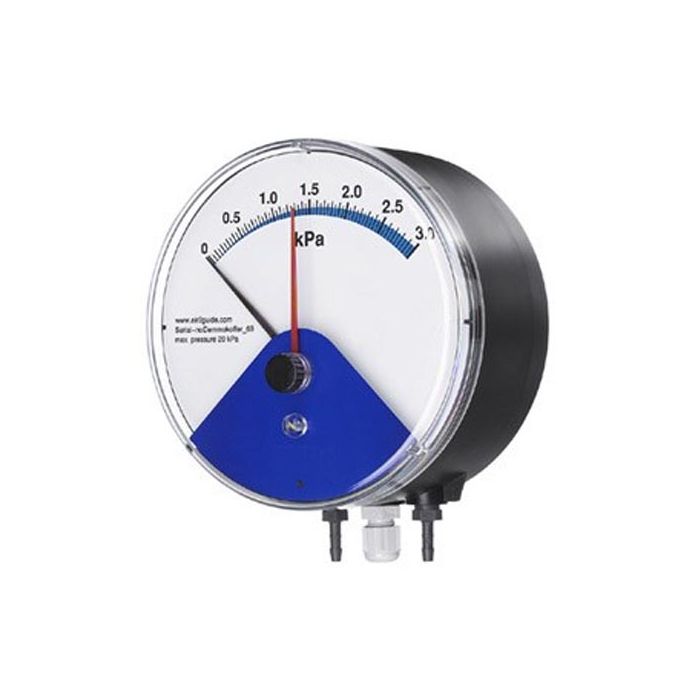

Die Differenzdruck-Transmitter der Serie EMP+E funktionieren vom Prinzip her wie die Differenzdruck-Manometer EMP, nur hat der EMP+E zusätzlich zur analogen Anzeige ein analoges Ausgangssignal. Der EMP+E ist mit 2-Leiter (4…20 mA) oder mit 3-Leiter (0…10 V) Ausgangssignal erhältlich. Er wird vor allem dort eingesetzt, wo nebst einer Vorortanzeige die Messdaten zusätzlich kontinuierlich erfasst, registriert und weiterverarbeitet werden oder als Steuersignal für Lüftungs- und Klimaanlagen verwendet werden. Die Serie EMP+E gibt es für den Schalttafeleinbau oder für den Wandaufbau.
Vorteile
- für die Differenzdruckanzeige und Ausgabe
- Transmitter mit analoger Anzeige
- mit einstellbarem rotem Grenzwertzeiger
- sowohl für Tafeleinbau als auch für Wandaufbau
- einfache Montage dank zweiteiligem Aufbau aus Messelement und Gehäuse
Technische Eigenschaften
| Ausführung | Nach EN 837-3 und den Raumlufttechnik-(RLT-)Richtlinien |
| Nenngröße in mm | 110 |
| Genauigkeitsklasse | 3,0 |
| Druckbelastbarkeit | Skalenendwert (Ruhebelastung und Wechselbelastung) |
| Überlastbarkeit | 20 kPa |
| Max. Betriebsdruck (statischer Druck) | 20 kPa |
| Zulässige Temperatur | Umgebung: -30 ... +80 °C Betrieb: -16 ... +50 °C |
| Temperatureinfluss | Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,4 %/10 K vom jeweiligen Skalenwert |
| Schutzart | IP 54 nach EN 60 529 / lEC 529 |
| Ausgangssignal | 4 ... 20 mA, 2-Leiter oder 0 ... 10 V, 3-Leiter |
| Prozessanschluss | Kunststoff, Anschlusslage unten oder rückseitigInnengewinde G 1/8 für Schlauchtülle |
| Schlauchanschluss Innendurchmesser | 4 oder 6 mm |
| Trennmembrane | Silikon |
| Hilfsenergie UB | 4 ... 20 mA, 2-Leiter : 14 ... 35 V DC 0 ... 10 V, 3-Leiter : 15 ... 35 V DC |
| Einbaugehäuse und Befestigungsring | Kunststoff |
| CE-Konformität | Druckgeräterichtlinie : 97/23/EG EMV-Richtlinie : EN 61000-6-4 und EN 61000-6-2 |
Zollinformationen
| Zolltarif-Nr. | 9026 2020 |
| Ursprungsland | Schweiz |
Modelle, Messbereiche und Eigenschaften
| Modelle | Messbereich, Einbausituation | Art.-Nr. |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 50 Pa, Wandaufbau | 021-21.00.050.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 100 Pa, Wandaufbau | 021-21.00.100.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 250 Pa, Wandaufbau | 021-21.00.250.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 500 Pa, Wandaufbau | 021-21.00.500.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 750 Pa, Wandaufbau | 021-21.00.750.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 1000 Pa, Wandaufbau | 021-21.01.000.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 1500 Pa, Wandaufbau | 021-21.01.500.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 3000 Pa, Wandaufbau | 021-21.03.000.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 6000 Pa, Wandaufbau | 021-21.06.000.A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 12500 Pa, Wandaufbau | 021-21.12.500.A |
| Analoger Differenzdruck -Transmitter EMP+E | -25 ... 0 ... +25 Pa, Wandaufbau | 021-21.00.025.NM-A |
| Analoger Differenzdruck -Transmitter EMP+E | -50 ... 0 ... +50 Pa, Wandaufbau | 021-21.00.050.NM-A |
| Analoger Differenzdruck -Transmitter EMP+E | -125 ... 0 ... +125 Pa, Wandaufbau | 021-21.00.125.NM-A |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 50 Pa, Einbau | 021-21.00.050.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 100 Pa, Einbau | 021-21.00.100.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 250 Pa, Einbau | 021-21.00.250.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 500 Pa, Einbau | 021-21.00.500.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 750 Pa, Einbau | 021-21.00.750.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 1000 Pa, Einbau | 021-21.01.000.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 1500 Pa, Einbau | 021-21.01.500.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 3000 Pa, Einbau | 021-21.03.000.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 6000 Pa, Einbau | 021-21.06.000.E |
| Analoger Differenzdruck -Transmitter EMP+E | 0 ... 12500 Pa, Einbau | 021-21.12.500.E |
| Analoger Differenzdruck -Transmitter EMP+E | -25 ... 0 ... +25 Pa, Einbau | 021-21.00.025.NM-E |
| Analoger Differenzdruck -Transmitter EMP+E | -50 ... 0 ... +50 Pa, Einbau | 021-21.00.050.NM-E |
| Analoger Differenzdruck -Transmitter EMP+E | -125 ... 0 ... +125 Pa, Einbau | 021-21.00.125.NM-E |
Weitere Modelle auf Anfrage. Sprechen Sie uns an.
Lieferumfang
- Analoger Differenzdruck -Transmitter EMP+E im zweiteiligen Aufbau (Messelement und Gehäuse)
- 3 Befestigungsschrauben
- Gerader- oder Winkel-Einschraubstutzen G 1/8 für Innendurchmesser 4 oder 6 mm
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt EMP-E
