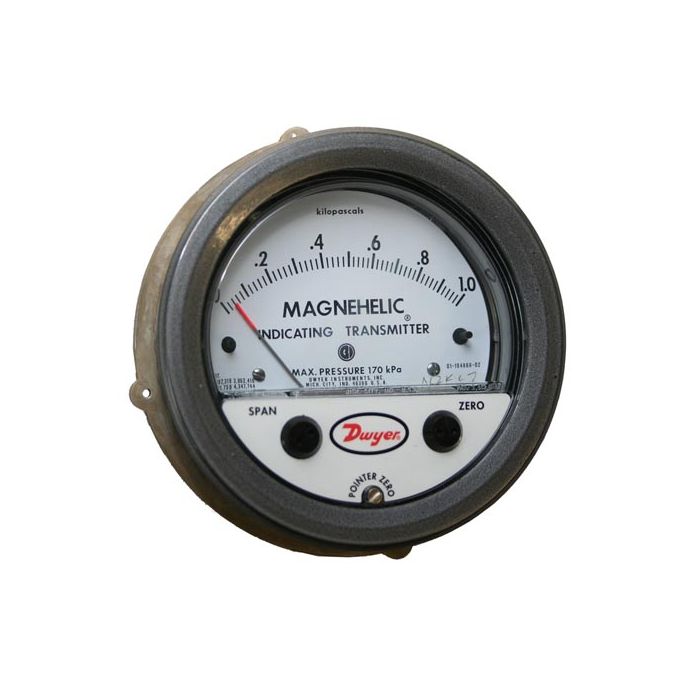

DWYER Differenzdruck-Transmitter analog | Magnehelic Serie 605
DWYER Differenzdruck-Transmitter analog | Magnehelic Serie 605
Der Transmitter Serie 605 kann zur Differenzdruck- oder Luftgeschwindigkeitsüberwachung eingesetzt werden. Das Messprinzip ist das Gleiche wie beim bewährten MAGNEHELIC. Linear mit dem Druckeingang liefert das Gerät einen Stromausgang von 4-20 mA bei 24 Vdc Speisung.Nullpunkt und Endpunkt des Strombereichs kann mit den Potentiometern „ZERO“ und „SPAN“ einjustiert werden. Die Ausgangsbelastung darf bei einer Versorgungsspannung von 24 Vdc maximal 600 Ohm betragen. Das Gerät eignet sich für Auslese vor Ort bei gleichzeitiger Fernübertragung des Signals. An das Stromsignal können digitale oder analoge Messgeräte sowie Regler im beliebigen Abstand vom Transmitter angeschlossen werden. Auch in kleinen Bereichen ist das Gerät überlastsicher bis 1,7 bar.
Vorteile
- für die Differenzdruckanzeige und Ausgabe
- Transmitter mit analoger Anzeige
- sehr robust und trotzdem hochgenau
- seit Jahrzenten bewährte Technik (aus dem Hause Magnehelic)
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Versorgungsspannung | 24 Vdc |
| Ausgangssignal | 4 ... 20 mA, 2-Leiter |
| Belastungswiderstand | 600 Ohm bei 24 Vdc |
| Messgenauigkeit | ± 2% vom Bereichsendwert |
| Bereich und Nullpunkt | einstellbar auf 0,05% v. Endw. |
| Max. Systemdruck | 170 kPa |
| Betriebstemperatur | -7° ... +50 °C |
| Gehäuse | Alu-Formguß, eingebrannte graue Hammerschlaglackierung |
| Druck-Anschluss | 1/8“ NPT |
| Elektro-Anschluss | Schraub-Klemmblock, rückseitig |
| Gewicht | ca. 900 g |
| Optionen | Einbaugehäuse, Silikonfreiheit, ATEX-Gehäuse |
Zollinformationen
| Zolltarif-Nr. | 9026 2030 |
| Ursprungsland | USA |
Modelle, Messbereiche
| Modelle | Messbereiche | Art.-Nr. |
| 605 - 00 | 0 - 60 Pa | 001-605.00.060 |
| 605 - 0 | 0 - 125 Pa | 001-605.00.125 |
| 605 - 1 | 0 - 250 Pa | 001-605.00.250 |
| 605 - 2 | 0 - 500 Pa | 001-605.00.500 |
| 605 - 3 | 0 - 750 Pa | 001-605.00.750 |
| 605 - 6 | 0 - 1,5 kPa | 001-605.01.500 |
| 605 - 10 | 0 - 2,5 kPa | 001-605.02.500 |
| 605 - 20 | 0 - 5 kPa | 001-605.05.000 |
| 605 - A | 0 - 14 m/s (Luftgeschwindigkeit) | 001-605.00.014 |
| 605 - B | 0 - 36 m/s (Luftgeschwindigkeit) | 001-605.00.036 |
| 605 - C | 0 - 65 m/s (Luftgeschwindigkeit) | 001-605.00.065 |
Lieferumfang
- DWYER Differenzdruck-Transmitter analog Magnehelic Serie 605
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
DWYER Gesamtkatalog englisch (46 MB) - Sprechen Sie uns an !
