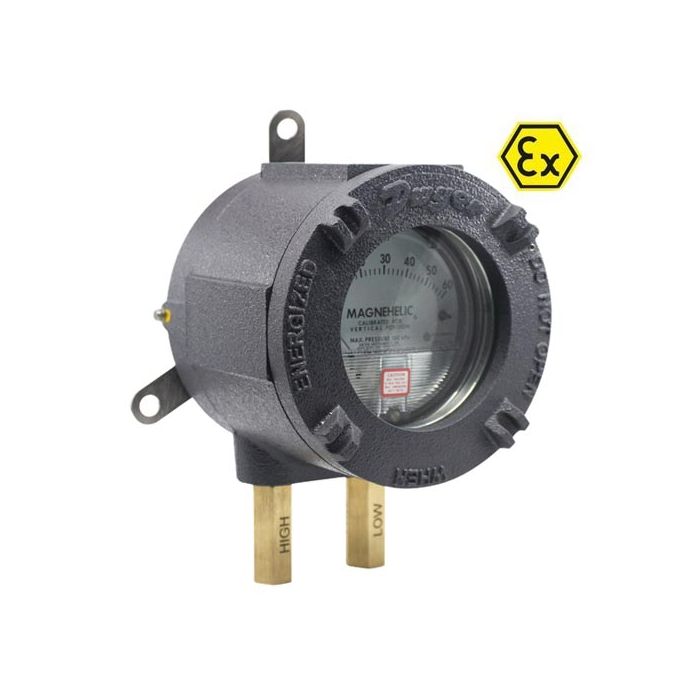

DWYER EX-Differenzdruck-Manometer Magnehelic | Serie EMAT-2000/2300
DWYER EX-Differenzdruck-Manometer Magnehelic | Serie EMAT-2000/2300
Die ATEX/IECEx-zugelassenen Magnehelic®-Differenzdruckmessgeräte der Serie EMAT-2000 ATEX/IECEx in einem flamm- und explosionsgeschützten Gehäuse kombinieren die beliebte Magnehelic®-Differenzdruckmanometer mit einem druckfesten Gehäuse, um das Einsatzgebiet um explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 zu erweitern. Das Gerät ist für Überdruck, Unterdruck oder Differenzdruck geeignet und auf 2 % genau. Die schnelle Reaktion des Gerätes auf Druckänderungen verhindert Verzögerungen bei der Beurteilung kritischer Situationen. Das langlebige und robuste Gehäuse kombiniert mit hochwertigen Komponenten sorgt für eine lange Lebensdauer und minimierte Ausfallzeiten. Die hohe Schlagzähigkeit und Temperaturbeständigkeit ermöglicht Anwendungen in gefährlichen Umgebungen. Typische Einsatzgebiete sind: Lüfter- und Gebläsedruck, Filterwiderstand, Luftgeschwindigkeit, Flüssigkeitsspiegel, Druck in Fluidverstärkern.
Vorteile
- für die Differenzdruck-Messung in EX-Zonen
- Magnehelic fertig montiert im explosionsgeschütztem ATEX Gehäuse
- in Kombination mit allen Magnehelic-Geräten erhältlich
- robustet Alu-Gehäuse mit Glassichtfenster
- für Zone 1, 2, 21 und 22
Technische Eigenschaften
| Umgebung | Luft und nicht brennbare, kompatible Gase |
| Magnehelic®-Gehäuse | Gehäuse und Lünette aus Aluminiumdruckguss mit Acrylabdeckung; Die äußere Oberfläche ist grau beschichtet und hält dem 168-Stunden-Salzsprüh-Korrosionstest stand |
| Gehäusematerial | Aluminium |
| Oberfläche | Textur-Epoxidbeschichtung RAL7015 |
| Genauigkeit | ±2 % vom Messbereich (±3 % bei den Bereichen -0, -100 Pa, -125 Pa, -10 mmH2O und ±4 % bei -00, -60 Pa, -6 mmH2O), im gesamten Bereich bei 21,1 °C (70 °F) |
| Temperaturgrenzen | -6,67 bis 60 °C (20 bis 140 °F); Option für niedrige Temperaturen: -28,8 °C (-20 °F) (Hinweis: Die Produkttemperaturgrenzen liegen unter den Gehäusegrenzen) |
| Montageausrichtung | Membran in vertikaler Position |
| Schutzart | IP66 |
| Prozessanschlüsse | 1/8" NPT Innengewinde Messing (Edelstahl optional) |
| Gewicht | 4,8 kg (10,5 Pfund) |
| ATEX-Zertifikat | EPT 19 ATEX 3192 X |
| Zulassungen der Agentur | ATEX-konform: CE 0477 EX II 2G Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) II 2D Ex tb IIIC T75 ° C Db IECEx-konform: Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) Ex tb IIIC T75°C Db |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | USA |
Modelle, Messbereiche
| Modelle | Art.-Nr. |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-30 Pa* | 002-2000-30PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-60 Pa* | 002-2000-60PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-100 Pa* | 002-2000-100PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-125 Pa* | 002-2000-125PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-250 Pa | 002-2000-250PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-300 Pa | 002-2000-300PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-500 Pa | 002-2000-500PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-750 Pa | 002-2000-750PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-1 kPa | 002-2000-1KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-1.5 kPa | 002-2000-1.5KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-2 kPa | 002-2000-2KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-3 kPa | 002-2000-3KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-4 kPa | 002-2000-4KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-5 kPa | 002-2000-5KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-8 kPa | 002-2000-8KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-10 kPa | 002-2000-10KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-15 kPa | 002-2000-15KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-20 kPa | 002-2000-20KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-25 kPa | 002-2000-25KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-30 kPa | 002-2000-30KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-35 kPa | 002-2000-35KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-40 kPa** | 002-2000-40KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-50 kPa** | 002-2000-50KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-60 kPa** | 002-2000-60KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-70 kPa** | 002-2000-70KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-75 kPa** | 002-2000-75KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-80 kPa** | 002-2000-80KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-100 kPa** | 002-2000-100KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-140 kPa** | 002-2000-140KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-170 kPa** | 002-2000-170KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2000 0-200 kPa** | 002-2000-200KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 30-0-30 Pa* | 002-2300-60PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 50-0-50 Pa* | 002-2300-100PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 60-0-60 Pa* | 002-2300-120PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 125-0-125 Pa | 002-2300-250PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 250-0-250 Pa | 002-2300-500PA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 0.5-0-0.5 kPa | 002-2300-1KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 1.0-0-1.0 kPa | 002-2300-2KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 1.5-0-1.5 kPa | 002-2300-3KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 2.0-0-2.0 kPa | 002-2300-4KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 2.5-0-2.5 kPa | 002-2300-5KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 3.0-0-3.0 kPa | 002-2300-6KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 3.5-0-3.5 kPa | 002-2300-7KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 4.0-0-4.0 kPa | 002-2300-8KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 5.0-0-5.0 kPa | 002-2300-10KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 6.0-0-6.0 kPa | 002-2300-12KPA-EMAT |
| Magnehelic Differenzdruckmanometer Serie EMAT-2300 10.0-0-10.0 kPa | 002-2300-10KPA-EMAT |
Weitere Messbereiche und andere Maßeinheiten auf Anfrage.
* exakt vertikale Montage zwecks maximaler Genauigkeit erforderlich
** diese Geräte sind bereits ab Werk mit der High-Pressure-Option für einen maximalen Systemdruck bis 550 kPa ausgestattet
Lieferumfang
- DWYER EX-Differenzdruck-Manometer Magnehelic Serie EMAT-2000/2300
- 2 x Schlauchnippel 1/8“ NPT für I.D. 5mm Schlauch
- 2 x Blindstopfen
- Montagesatz für Einbau
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
