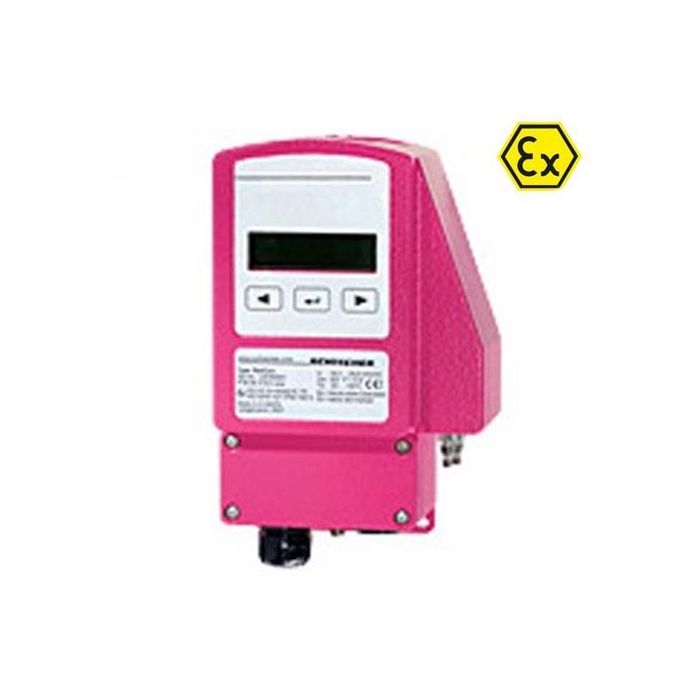

EX-geschützter Differenzdrucktransmitter mit Digitaldisplay | EM-RedCP
EX-geschützter Differenzdrucktransmitter mit Digitaldisplay | EM-RedCP
Die EM-RedCP... Drucksensorgeneration, von ± 100 Pa bis ± 7.500 Pa (je nach Type) ist die Revolution für Differenzdruckmessung in der technischen Gebäudeausrüstung, Chemie, Pharmazie, Industrie und in Offshore-Anlagen, zum Einsatz in Ex-Bereichen der Zonen 2 (Gase) und 22 (Stäube). Höchste Ex-Schutz-Klassen und Schutzart IP66, geringe Abmessungen, und universelle technische Kenndaten gewährleisten einen sicheren Betrieb auch unter schwierigen Umgebungsbedingungen. Die Sensoren sind ATEX zertifiziert mit höchsten Schutzklassen, für alle Gase, Nebel, Dämpfe und Stäube. Die Messbereiche können innerhalb der Maximalbereiche frei skaliert werden – bei EM-RedCP100 ist der kleinste Messbereich ein ΔP von 20 Pa. Als Ausgangssignal stehen wahlweise 0...10 VDC oder 4...20 mA zur Verfügung. Die Auswahl kann vor Ort getroffen werden. Das integrierte Display dient zur Parametrierung und ist im Betrieb als Istwertanzeige nutzbar (bei Bedarf abschaltbar). Alle Sensoren sind ohne zusätzliche elektronische Hilfsmittel vor Ort per Menüführung parametrierbar. EM-RedCP..-A Sensoren sind zusätzlich mit einem 4…20 mA Ex-i Ausgang ausgestattet, um z.B. eine externe Istwertanzeige im Ex-Bereich zu betreiben. EM-RedCP-..-OCT ist mit Edelstahlrohranschluss ausgestattet.
Vorteile
- für die Differenzdruckanzeige und Ausgabe
- für Zone 2 und 22
- keine eigensichere Verdrahtung erforderlich
- kein zusätzliches Modul im Schaltschrank erforderlich
- mit Strom- oder Spannungsausgang (0-10V oder 4-20mA)
- Alu-Gehäuse, Schutzart IP66
Technische Eigenschaften
| Spannungsversorgung | 24 VAC/DC +/- 20% (19,2 ... 28,8 VAC/DC) 50...60 Hz |
| Elektrischer Anschluss | Klemme 0,14 ... 2,5 mm² im integrieten Klemmkasten |
| Kabeleinführung | M 16 × 1,5 Kabeldurchmesser ~ Ø 5...10 mm (..CT in Messing vernickelt) |
| Kabeleinführung OCT | M 20 × 1,5 Ex-e bescheinigt, Kabeldurchmesser ~ Ø 6...13 mm (..OCT in Messing vernickelt) |
| Schutzklasse | Schutzklasse I (geerdet) |
| Anzeige / Display | 2 × 16 Stellen, Dot-Matrix hintergrundbeleuchtet, Display für Konfiguration, Benutzerführung, Parameterdarstellungen und Istwertanzeige |
| Bedienelemente | Taster für Konfigurations-/Betriebsmodus, 3 Tasten zur Konfiguration |
| Gehäuseschutz | IP66 gemäß IEC 60529 |
| Gehäusematerial | Aluminium Druckguss-Gehäuse, lackiert (..-CT/..-OCT = Version in Amercoat, Marinelackierung, seewasserbeständig ..-OCT = Offshore Version) |
| Abmessungen / Gewicht | L × B × H = 177 × 107 × 66 mm / ca. 950 g |
| Umgebungstemperatur / -feuchte | -20...+50 °C / 0 ... 95 %rF, nicht kondensierend |
| Lagertemperatur | -40...+70°C |
| PTB-geprüft | PTB 08 ATEX 2003 |
| Gemäß ATEX Richtlinie | RL 94/9/EG (ATEX) |
| Zertifizierung für Gase | II3(1)G Ex nC [ia] IIC T6 für Zone 2 |
| Zertifizierung für Stäube | II3(1)D Ex tD A22 [iaD] IP66 T80°C für Zone 22 |
| CE-Kennzeichnung | CE Nr. 0158 |
| EMV-Kennzeichnung | 89/336/EG EMV-RL |
Zollinformationen
| Zolltarif-Nr. | 9026 2020 |
| Ursprungsland | Deutschland |
Modelle, Messbereiche
| Modelle | Messbereich | Art.-Nr. |
| EM-RedCP100 | ±100 Pa | 054-EM-RedCP0100 |
| EM-RedCP250 | ±250 Pa | 054-EM-RedCP0250 |
| EM-RedCP500 | ±500 Pa | 054-EM-RedCP0500 |
| EM-RedCP1250 | ±1250 Pa | 054-EM-RedCP1250 |
| EM-RedCP2500 | ±2500 Pa | 054-EM-RedCP2500 |
| EM-RedCP5000 | ±5000 Pa | 054-EM-RedCP5000 |
| EM-RedCP7500 | ±7500 Pa | 054-EM-RedCP7500 |
Lieferumfang
- EX-geschützter Differenzdrucktransmitter mit Digitaldisplay EM-RedCP
- Bohrschablone
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt EM-RedCP
