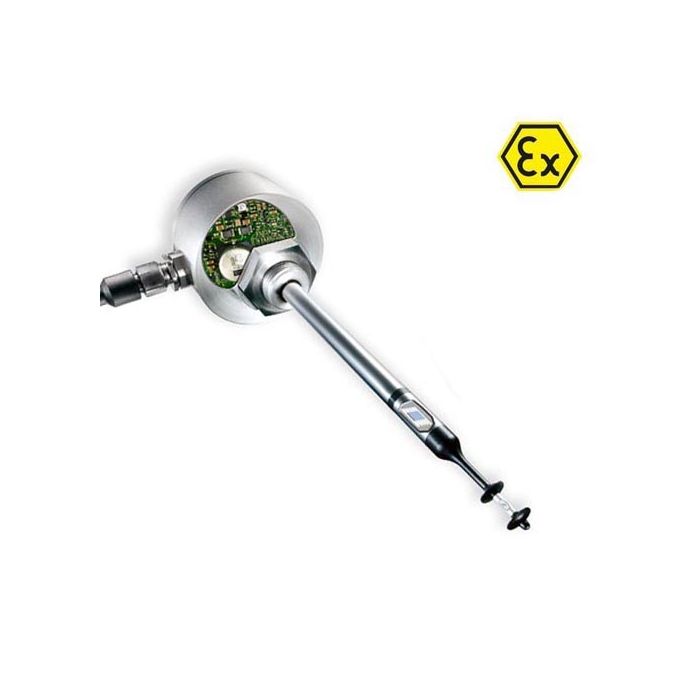

Richtungsunabhängiger Strömungssensor, ATEX-Option | EM 20500

Der thermische Strömungssensor EM 20500ex bietet die Lösung für viele energieeffiziente und anspruchsvolle Anwendungen wie Absaugung, Volumenstromregelung, Trocknungsprozess, Gasmengenerfassung und vieles mehr. Der Sensor erfasst neben der Strömungsgeschwindigkeit auch die Mediumstemperatur. Die extrem großen Anströmwinkel von 360 Grad axial und 90 Grad vertikal vereinfachen die Positionierung im Gasstrom. Ein breiter Messbereich von 0,06 bis 35 m/s und eine nachweisliche Genauigkeit durch einen Hochpräzisionsabgleich gewährleisten verlässliche Messergebnisse. ATEX-Option für Zone 2 und 22.

Vorteile

für die Ausgabe von Normalgeschwindigkeit und Temperatur
mit zwei Ausgangssignalen 0-10 V / 4-20 mA
optionales Anzeigegerät
optional als ATEX-Gerät
richtungsunabhängige Strömungsmessung
wartungsfreier, langzeitstabiler Sensor in robustem Design, geschütztes Sensorelement
sehr niedriger Messbereichsanfang, sehr kurze Ansprechzeit
Qualität "Made in Germany"

Höchste Widerstandsfähigkeit

Durch die Verwendung des patentierten Hantelkopfes sind Messungen in staubhaltigen Gasen ohne Messwertbeeinflussung möglich. Eine Reinigung ist durch den Anwender leicht möglich. Auf Wunsch kann der Sensor auch mit einem speziellen Schutzüberzug geliefert werden. Der Sensor hat dann eine hohe Resistenz gegenüber aggressiven Medien wie z. B. Salzsäure, Aceton und Schwefelsäure.

ATEX Ausführung

Die ATEX-Ausführung EM 20500ex ist für den Einsatz in explosionsfähiger Atmosphäre – Gas und Stäube – der Zone 2 konzipiert. Hierfür sind u. a. spezielle Schutzfunktionen integriert, wie z. B. die Schutzhülse für den Steckverbinder des Anschlusskabels und die Erdungsklemme am Gehäuse. Für schwierigere Einbausituationen empfiehlt sich die Version „abgesetzter Fühler“. Hierbei muss in der ATEX-Ausführung noch die zusätzliche Erdung am Fühlerrohr berücksichtigt werden.

MTTF

MTTF ist die Abkürzung für die mittlere Betriebsdauer bis zum Ausfall (englisch mean time to failure) und wird auch als mittlere Lebensdauer bezeichnet oder MTTFd hier "Die mittlere Zeit bis zum gefahrbringenden Ausfall". Vor allem durch die europäische Norm EN ISO 13849-1 erlangt die MTTF neue Bedeutung, da sie innerhalb der Konformitätsuntersuchungen zur Bewertung der Maschinensicherheit herangezogen wird. MTTF Wert = 20.000 Stunden.

Technische Eigenschaften

Messgröße Normalgeschwindigkeit wN	bezogen auf Normalbedingungen von TN = 20 °C und pN = 1.013,25 hPa, Mediumstemperatur TM
Messmedium	Luft / Stickstoff oder andere Gase auf Anfrage
Messbereiche wN	0 ... 1 / 2,5 / 5 / 10 / 20 / 35 / 50 m/s
Untere Nachweisgrenze wN	0,06 m/s
Messbereich TM	-40 °C ... +85 °C
Messgenauigkeit Standard wN	±(3 % v. Mw. +[0,4 % v. MBE; min. 0,02 m/s])
Messgenauigkeit Hochpräzision (optional) wN	±(1 % v. Mw. +[0,4 % v. MBE; min. 0,02 m/s])
Reproduzierbarkeit wN	±1 % v. Mw.
Ansprechzeit t90 wN	1 s (Sprung von 0 auf 5 m/s Luft)
Temperaturgradient wN	≤ 2 K/min bei 5 m/s
Messgenauigkeit TM (wN > 2 m/s)	±1 K (10 °C ... 30 °C); ±2 K restl. Messbereich
Betriebstemperatur Messfühler	-40 °C ... +85 °C
Betriebstemperatur Elektronik	-20 °C ... +70 °C
Lagertemperatur	-40 °C ... +85 °C
Material Gehäuse	Aluminium, eloxiert
Material Fühlerrohr	Edelstahl 1.4571
Material Sensorkopf	PBT glasfaserverstärkt, Edelstahl 1.4571
Material Schutzüberzug (optional)	Polyurethanderivat (PU) / Parylene
Material Schutzhülse (ATEX)	Aluminium, eloxiert
Material Sensorkabel abgesetzt	Mantel (PUR, halogenfrei, UL)
Medium, Umgebung	Nicht kondensierend (bis 95 % rF)
Betriebsdruck Kompaktfühler	10 bar
Betriebsdruck abgesetzter Fühler	atmosphärisch (700 hPa ... 1.300 hPa)
Anzeige	4 x Duo-LEDs (grün / rot / orange)
Versorgungsspannung	24 V AC / DC ± 20 %
Stromaufnahme	60 mA typ. (max. 170 mA)
Analogausgänge für Temperatur und Strömung Auto U / I	0 ... 10 V / 4 mA... 20 mA (kurzschlussgeschützt) Spannungsausgang: RL > 500 Ω Stromausausgang: RL < 500 Ω Hysterese: 50 Ω
Anschluss	Steckverbindung M12 verschraubt, 5-polig, male
Maximale Leitungslänge	Spannungssignal: 15 m, Stromsignal: 100 m
Einbaulage	Beliebig
Mindesteintauchtiefe	58 mm (< 58 mm auf Anfrage)
Schutzart / Schutzklasse	IP67 (Fühler) / IP65 (Gehäuse) / III (SELV) oder PELV
ATEX-Kategorie	II 3D Ex tc IIIC T125 ºC Dc IP64 II 3G Ex nA IIC T4 Gc
Fühlerlänge	100 / 150 / 161,5 (abges. Version) / 350 / ≤ 1000 mm
Gewicht	400 g max. Kompaktfühler

Zollinformationen

Zolltarif-Nr.	9026 8020
Ursprungsland	Deutschland

Modelle

Modelle	Art.-Nr.
EM 20500 Strömungssensor, optional als ATEX-Gerät	088-521 501, siehe auch Bestellschlüssel im Datenblatt
