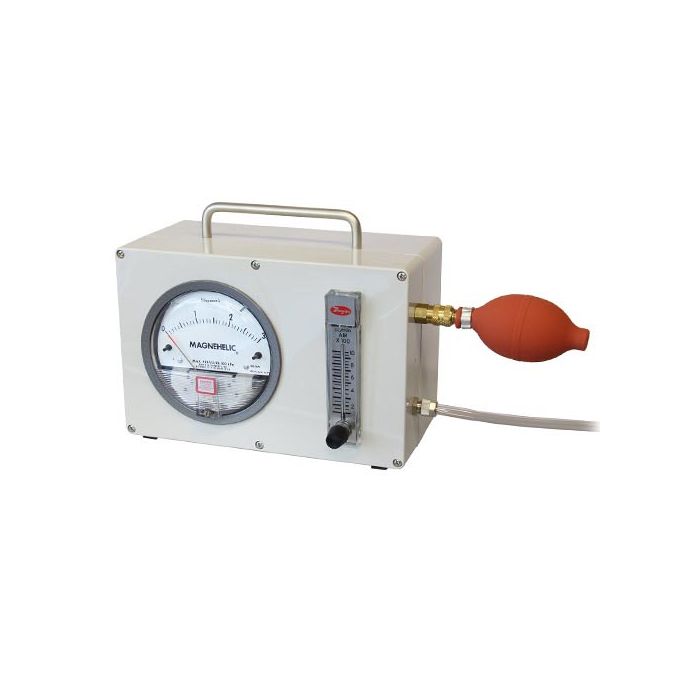

Mit dem Dichtsitzprüfgerät / Dichtheitsprüfgerät DSP-3 können alle Schwebstoff-Filterzellen auf einwandfreien Dichtsitz in jedem ausgerüsteten Kanalgehäuse überprüft werden, auch während des Betriebes. Nach DIN 1946 / Blatt 4 ist die Leckluftmenge zwischen Filterdichtung und Gehäuse-Aufnahmerahmen bei einem Überdruck von 2000 Pa (200 mmWs) in der Prüfrille zu ermitteln. Die zulässige Leckluftmenge darf die natürliche Leckluftrate (Penetration, Durchlassgrad) des Schwebstoff-Filters (Klasse R und S) nicht überschreiten.

Vorteile

• für Lecktests am eingebauten Filter
• nach DIN 1946 / Blatt 4
• robustes ABS-Gehäuse
• inkl. 5 m PVC-Schlauch, Blasebalg

Anwendung

1. Den an der Rückseite des Gerätes angeordnete Meßschlauch entnehmen und gem. Abb. verschrauben , sowie auf das Prüfröhrchen am Filtergehäuse stecken.
2. Gummibalg in die Kupplung stecken.
3. Ventil des Durchflußmengenmessers durch Rechtsdrehung schließen.
4. Mittels Gummibalg einen Überdruck von 2 kPa, am Zeigermanometer ablesbar, aufpumpen.
5. Sollte danach immer noch ein Druckabfall auftreten, das Meßgerät auf Dichtigkeit prüfen lassen.
6. Ventil des Durchflußmengenmessers durch linksdrehen öffnen.
7. Luftmenge am Gerät ablesen – steht die Kugel z.B. bei Skaleneinteilung 2 entspricht dies 200 m³/mm, oder 0,2 l/min bzw. 12 l/h.
8. Nach beendeter Messung Ventil schließen, Meßschlauch vom Meßgerät und Filtergehäuse abziehen und an der Rückseite des Prüfgerätes verstauen.

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• Dichtsitzprüfgerät für Luftfilter DSP-3
• 5 m PVC-Schlauch
• Blasebalg

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
