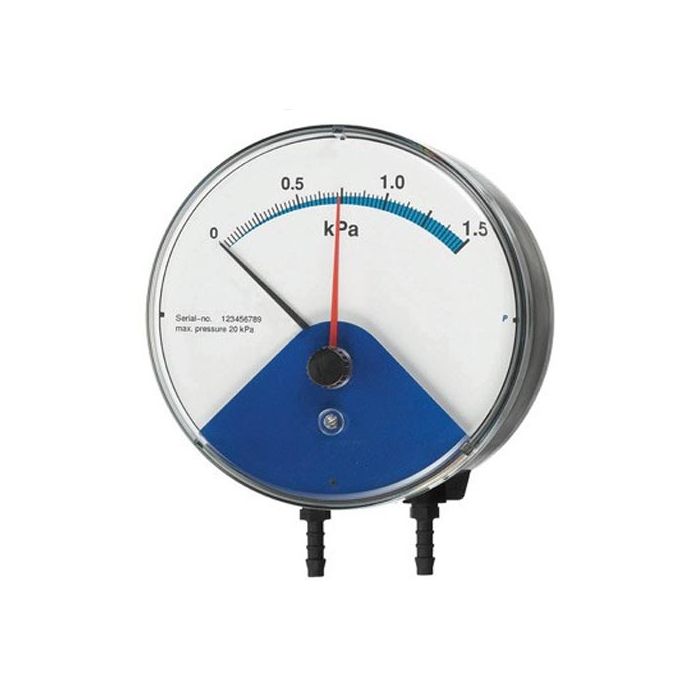

Differenzdruck-Manometer | Serie EMP
Differenzdruck-Manometer | Serie EMP
Die Differenzdruck-Manometer der Serie EMP eignen sich hervorragend zum Messen von kleinen und kleinsten Über-, Unter- und Differenzdrücken in den Messbereichen von 50 Pa bis 12,5 kPa. Der Vorteil dieser Manometer liegt im 2-teiligen Aufbau. Die Geräte können einfach, schnell und ohne Werkzeug eingebaut werden. Das Messelement und das Gehäuse (Einbau- oder Aufbaugehäuse) sind getrennt. Dies hat den Vorteil, dass bei Reparaturen nur das Messelement oder das Gehäuse ersetzt werden muss. Die Serie EMP gibt es für den Schalttafeleinbau oder für den Wandaufbau.
Vorteile
- für die Differenzdruck-Messung
- Abmessungen wie Magnehelic
- einfacher Ein- und Ausbau, ohne Werkzeuge
- zweiteiliger Aufbau (Messelement und Gehäuse)
- erhältlich für Tafeleinbau oder Wandmontage
- auch mit Kalibrierzertifikat erhältlich
Technische Eigenschaften
| Ausführung | Nach EN 837-3 und den Raumlufttechnik-(RLT-)Richtlinien |
| Nenngröße | 110 mm |
| Genauigkeitsklasse | ±3 % (±5 % bei Anzeigebereich ≤ 0 ... 125 Pa) |
| Anzeigebereiche | 0 … 50 Pa bis 0 … 12.500 Pa -25 … +25 Pa bis -1.500 … +1.500 Pa weitere Plus/Minus-Bereiche auf Anfrage |
| Druckbelastbarkeit | Ruhebelastung: Skalenendwert Wechselbelastung: Skalenendwert |
| Überlastbarkeit | 20 kPa |
| Max. Betriebsdruck (statischer Druck) | 20 kPa |
| Zulässige Temperatur | Umgebung: -30 … +80 °C Messmedium: -16 … +50 °C |
| Temperatureinfluss | Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,5 %/10 K vom jeweiligen Skalenendwert |
| Schutzart | IP 54 nach EN 60529 / lEC 529 |
Zollinformationen
| Zolltarif-Nr. | 9026 2040 |
| Ursprungsland | Schweiz |
Modelle, Messbereiche
| Modelle | Art.-Nr. |
| Differenzdruck-Manometer Serie EMP 0 - 100 Pa | 021-20.00.100 |
| Differenzdruck-Manometer Serie EMP 0 - 250 Pa | 021-20.00.250 |
| Differenzdruck-Manometer Serie EMP 0 - 500 Pa | 021-20.00.500 |
| Differenzdruck-Manometer Serie EMP 0 - 750 Pa | 021-20.00.750 |
| Differenzdruck-Manometer Serie EMP 0 - 1.000 Pa | 021-20.01.000 |
| Differenzdruck-Manometer Serie EMP 0 - 1.500 Pa | 021-20.01.500 |
| Differenzdruck-Manometer Serie EMP 0 - 3.000 Pa | 021-20.03.000 |
| Differenzdruck-Manometer Serie EMP 0 - 6.000 Pa | 021-20.06.000 |
| Differenzdruck-Manometer Serie EMP 0 - 10.000 Pa | 021-20.10.000 |
| Differenzdruck-Manometer Serie EMP 0 - 12.500 Pa | 021-20.12.500 |
| Differenzdruck-Manometer Serie EMP 25 - 0 - 25 Pa | 021-20.00.050.NM |
| Differenzdruck-Manometer Serie EMP 50 - 0 - 50 Pa | 021-20.00.100.NM |
| Differenzdruck-Manometer Serie EMP 125 - 0 - 125 Pa | 021-20.00.250.NM |
| Differenzdruck-Manometer Serie EMP 250 - 0 - 250 Pa | 021-20.00.500.NM |
| Differenzdruck-Manometer Serie EMP 500 - 0 - 500 Pa | 021-20.01.000.NM |
| Differenzdruck-Manometer Serie EMP 750 - 0 - 750 Pa | 021-20.01.500.NM |
| Differenzdruck-Manometer Serie EMP 1.000 - 0 - 1.000 Pa | 021-20.02.000.NM |
| Differenzdruck-Manometer Serie EMP 1.500 - 0 - 1.500 Pa | 021-20.03.000.NM |
Lieferumfang
- Differenzdruck-Manometer Serie EMP
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt EM Differenzdruckmanometer Serie-EMP
