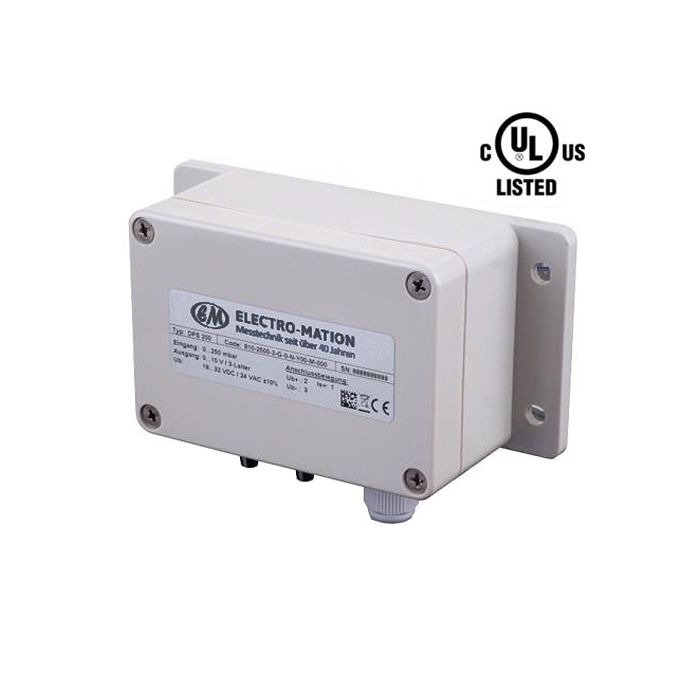

Differenzdruck-Transmitter mit UL-Zulassung | EMDPS-200

Die Differenzdrucktransmitter der Serie EMDPS-200 sind dank ihrer UL-Zulassung ideal zum Verbauen in Anlagen, die für die USA oder Kanada bestimmt sind. Die Relativdruckmessumformer sind in Messbereichen von 6 mbar bis 1000 mbar erhältlich, wobei eine Vielzahl von verschiedenen Messeinheiten werkseitig voreingestellt werden kann. Als Ausgangssignal steht eine 0 bis 10 V 3-Leiter ebenso zur Verfügung, wie optional ein 4 bis 20 mA-Ausgang als 2- oder 3-Leiter. Die Messgeräte sind sowohl mit als auch ohne Display verfügbar.

Vorteile

für die Differenzdruckanzeige (Option) und Ausgabe
Differenzdruckbereich 6 bis 1000 mbar
mit UL-Zulassung (für die Lieferung nach Nordamerika)
Ausgang 0 bis 10 V 3-Leiter (Option 4 bis 20 mA 2- oder Leiter)
für den Einsatz in HVAC-Applikationen
mit oder ohne Display
verschiedenste Druckeinheiten werkseitig einstellbar
piezoresistiver Siliziumsensor

Technische Eigenschaften

Differenzdruck, Relativdruck	wahlweise 6, 10, 16, 25, 40, 60, 100, 160, 250, 400, 600, 1000 jeweils in mbar
Ausgangssignal	Standard 3-Leiter: 0 ... 10 V UB = 19 … 32 VDC Option 2-Leiter: 4 ... 20 mA UB = 11 ... 32 VDC 3-Leiter: 4 ... 20 mA UB = 19 … 32 VDC
Signalgenauigkeit	≤ ± 1% FSO BFSL
Langzeitstabilität	≤ ± 0,5 % FSO / Jahr bei Referenzbedingungen
Messrate	2-Leiter: 8 Hz, 3-Leiter: 1 kHz
Mediumstemperatur	0 … 50°C
Druckanschluss	Messing vernickelt
Gehäuse	ABS
Sensor	Keramik, Silizium, Epoxy, RTV
LC-Display (optional)	sichtbarer Bereich 32,5 x 22,5 mm; 5-stellige 7-Segment-Hauptanzeige, Ziffernhöhe 8 mm; 8-stellige 14-Segment-Zusatzanzeige, Ziffernhöhe 5 mm; 52-Segment-Bargraph
Einheiten	folgende Einheiten können werkseitig eingestellt werden: [bar], [mbar], [PSI], [Inch Hg], [cm Hg], [mm Hg], [hPa], [kPa], [MPa], [mH2O], [Pa], [mmH2O]
Schutzart	IP 54
Gewicht	ca. 165 g
Einbaulage	senkrecht
Lebensdauer	100 Millionen Lastwechsel
Stromaufnahme	2-Leiter: Signalausgang Strom: max. 22 mA 3-Leiter: Signalausgang Strom: max. 30 mA Signalausgang Spannung: 7,5 mA (20 mA Kurzschluss) Display: + 1 mA
Druckanschlüsse	Standard Ø 6,6 x 11 (für flex. Schläuche mit Ø 6) Option Ø 4,4 x 10 (für flex. Schläuche mit Ø 4)

Zollinformationen

Zolltarif-Nr.	9026 2020
Ursprungsland	Deutschland

Modelle, Messbereiche und Eigenschaften

Modelle	Art.-Nr.
Differenzdruck-Transmitter mit UL-Zulassung EMDPS-200	141-EMDPS-200, siehe auch Bestellschlüssel

Bestellschlüssel

Lieferumfang

Differenzdruck-Transmitter mit UL-Zulassung EMDPS-200

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
