DWYER Staudruck-Manometer für Strömung | Magnehelic Serie 2500
DWYER Staudruck-Manometer für Strömung | Magnehelic Serie 2500

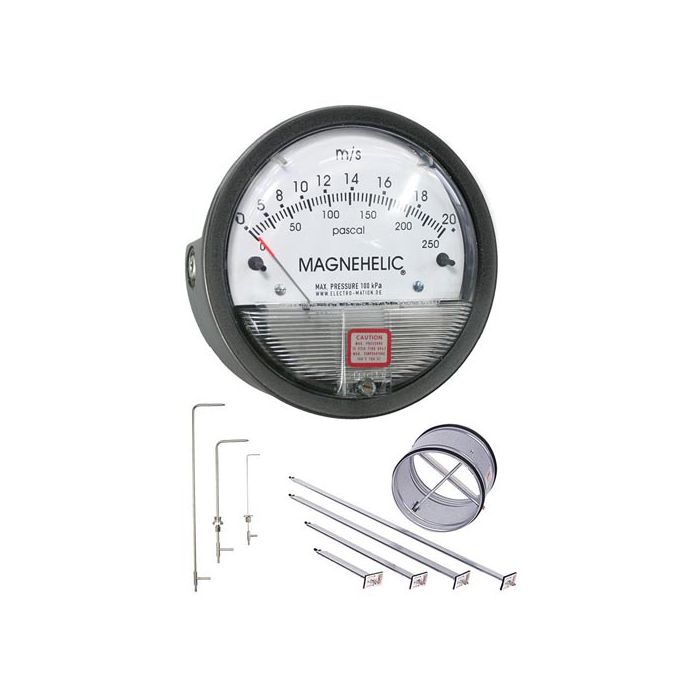

Das ohne Hilfsenergie arbeitende Differenzdruck-Manometer MAGNEHELIC Serie 2500 ist in Kombination mit z.B. einem Prandtl-Staurohr oder einer Staudruck-Messblende ein zuverlässiges Messgerät zur Bestimmung der Strömungsgeschwindigkeit in Luftkanälen. Die Doppelskala zeigt die Luftströmung (m/s) und den dynamischen Druck (Pa oder mmWS) direkt an. Der Staudruckgeber (z.B. Staurohr, Messlanzen, siehe Zubehör) ermittelt den Gesamtdruck (+) und den statischen Druck (-). Über den daraus resultierenden Differenzdruck wird die Strömungsgeschwindigkeit ermittelt und auf der radizierten Skala angezeigt. Es sind auch Sonderskalen erhältlich, mit denen z.B. direkt der Volumenstrom ablesbar ist. Dank der robusten Bauweise sind auch Messungen bei hohen Temperaturen und staubhaltigen Medien möglich, wobei bei ersterem mit einem etwas längeren Schlauch eine simple Abkühlstrecke realisiert werden kann.
Vorteile
- für analoge Strömungsmessung über Staudruck
- über Staurohr, Messkreuz oder andere Wirkdruckgeber
- Doppelskala Luftgeschwindigkeit und Differenzdruck
- keine Spannungsversorgung nötig
- altbewährtes Messprinzip
- nahezu wartungsfreie Messtechnik
- gleichzeitige Anzeige Differenzdruck und Strömung
- Sonderskalen auf Wunsch
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Messbereiche | von 0...60 Pa bis 0...2500 Pa bzw.Von 0...12 m/s bis 0...65 m/s |
| Genauigkeit | ± 2% v. Skalenendwert |
| Temperaturbeständig | -7 ... +60°C (Standard)-29 ... +60°C (LT-Ausführung - Option) |
| Druckanschlüsse | 1/8“ NPT innen (hinten und seitlich) für Schlauch ID 5 mm |
| Gewicht | 510 g |
Optionen und Zubehör
Für alle unsere DWYER Magnehelic-Differenzdruckmanometer steht eine große Palette an Montagezubehör, Gehäusen, Sonderskalen etc. zur Verfügung. Eine Übersicht finden Sie oben unter dem Reiter Zubehör. Oder fragen Sie uns einfach - wir beraten Sie gern!
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | USA |
Modelle, Messbereiche Luftströmung und Differenzdruck (Staudruck)
| Modelle | Messbereiche Luftströmung und Differenzdruck (Staudruck) | Art.-Nr. |
| 2500-100-12 | 2 bis 12 m/s, 0 bis 100 Pa | 002-25.100-12 |
| 2500-250-20 | 2 bis 20 m/s, 0 bis 250 Pa | 002-25.250-20 |
| 2500-500-28 | 2 bis 28 m/s, 0 bis 500 Pa | 002-25.500-28 |
| 2500-750-36 | 5 bis 36 m/s, 0 bis 750 Pa | 002-25.750-36 |
| 2500-2500-65 | 10 bis 65 m/s, 0 bis 2500 Pa | 002-25.2500-65 |
Lieferumfang
- 2 x Schlauchnippel 1/8“ NPT für ID 5mm Schlauch
- 2 x Blindstopfen
- Montagesatz für Einbau
Abmessungen
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
