Artikelbeschreibung

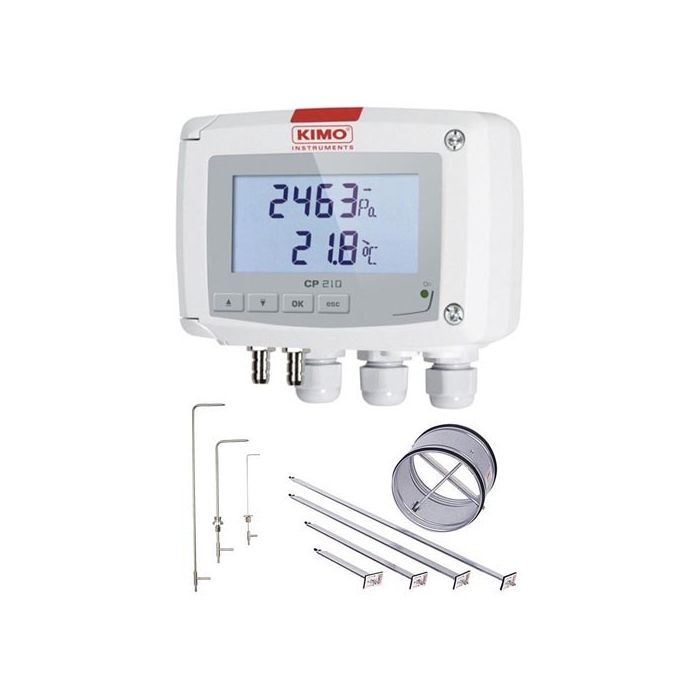

KIMO Differenzdruck- und Staudruck-Messumformer | CP 210-R-SQR

Der Differenzdruckmessumformer der Serie CP 210-R-SQR ist eine gute und günstige Alternative zur KIMO-Serie 310. Er misst kleine und kleinste Differenzdrücke mit einer Genauigkeit von ± 0,5% vom Messwert. Es stehen 2 frei einstellbare Analogausgänge (0/4-20mA und/oder 0-5/10V) und 2 frei einstellbare Relaiskontakte zur Verfügung. Des Weiteren eignet sich der CP 210-R-SQR optimal zur Strömungsberechnung mittels Staurohr oder Messblende. Die Strömungsfunktion ist bereits im Messgerät integriert. Somit können Luftgeschwindigkeit und Volumenstrom gemessen und als Analogsignal ausgegeben werden. Wird zusätzlich ein Pt100 Temperaturfühler angeschlossen (Zubehör) lässt sich auch die Prozesstemperatur messen und als analoges Signal ausgeben. Bei Vorhandensein einer intelligenten Steuerung (SPS) könnte damit auch eine Temperaturkompensation der Strömungsmessung durchgeführt werden. Die Geräte der Serien 211 und 213 verfügen über ein Magnetsystem zur Autokalibrierung, was sie praktisch wartungsfrei macht. Auf dem Display können zwei Messwerte angezeigt werden. Mit dem Trendindikator kann man stets über aktuelle Entwicklungen des Systems informieren. Die Differenzdrucktransmitter werden mit Justierzertifikat und einer ABS-Montageplatte geliefert, auf der sich das Gerät einfach mit einer Vierteldrehung aufsetzen lässt.

Vorteile

für Strömungsmessung über Staudruck (über Staurohr, Messkreuz oder andere Wirkdruckgeber)
misst Staudruck, Luftgeschwindigkeit, Volumenstrom und Temperatur
Temperaturkompensation über optionale Pt100 Temperatursonde (über SPS)
2 Messwerte auf einem Display
2 x 4-Leiter Analogausgänge 0-5/10 V oder 0/4-20 mA
2 x Wechselkontakt-Relais
mit Trendindikator
mit Magnetventil für Autokalibriersystem (nur CP211, CP212)

Strömungsmessung mit dem CP 210-R-SQR

Der CP 210-R-SQR lässt sich hervorragend als Strömungsmessgerät für Lüftungskanäle etc. nutzen. Im Zusammenhang mit einem Prandtl Staurohr oder unseren DEBIMO Strömungsmessblenden misst der Transmitter den durch die Strömung verursachten dynamischen Druck. Dieser wird durch eine Rechenfunktion (Wurzelfunktion) in ein Luftgeschwindigkeitswert umgerechnet. Die Rechenfunktion ist bereits im Messgerät CP 210-R-SQR integriert. Auf Wunsch rechnet der Differenzdruckgeber auch den Volumenstrom in m³/h aus. Die dazu notwendigen Einstellungen lassen sich bequem per Tastenfeld am Gerät einstellen oder mittels optionaler Parametriersoftware "LCC-S". Das dafür nötige Datenkabel liegt der Software bei. Bis zu 2 Messwerte, z.B. Strömungsgeschwindigkeit und Volumenstrom lassen sich auf dem Digitaldisplay anzeigen. Eine grosse Auswahl an Wirkdruckgebern (Staudruckgeber) finden Sie unter dem Reiter Zubehör.

Technische Eigenschaften

Druckeinheiten	CP211/212/213 : Pa, mmH2O, mbar, inWG, mmHG, daPa, kPa, hPa
Temperatureinheiten	CP211/212/213/214/215 (Temperatur Pt100) : °C / °F
Genauigkeiten	CP211/212 : ±0.5% v. Messwert ±2 Pa ; CP213 : ±0.5% v. Messwert ±10 Pa ; CP211/212/213/214/215 (Pt100 Temperatur) : ±0.5 % v. Messwert ±0.5 °C
Ansprechzeit	1/e (63%) 0.3 Sek.
Auflösung	CP211/212/213 : 1 Pa ; 0.1 mmH2O ; 0.01 mbar ; 0.01 inWG ; 0.01 mmHG ; 0.1 daPa ; 0.001 kPa ; 0.01hPa
Max. Überdruck	CP211/212 : 21 000 Pa – CP213 : 69 000 Pa
Spannungsversorgung	24 Vac / Vdc ±10 % 100 - 240 Vac, 50-60 Hz
Ausgang	2 x 4-20 mA oder 2 x 0-20 mA oder 2 x 0-5 V oder 2 x 0-10 V (4 Leiter) Maximaler Widerstand : 500 Ohms (0/4-20 mA), Minimaler Widerstand : 1 K Ohms (0-5/10 V) Common Mode Spannung < 30 VAC
Relaisausgänge	2 Wechselkontakte 3 A / 230V
Galvanische Trennung	Eingänge und Ausgänge (100-240 Vac Modelle) nur Ausgänge (24 Vac/Vdc Modelle)
Verbrauch	CP210-B: 6 VA CP210-H: 8 VA
EU-Richtlinien	2014/30/EU EMV; 2014/35/EU Niederspannungsrichtlinie; 2011/65/EU RoHS II; 2012/19/EU WEEE
Elektrische Anschlüsse	Anschlussklemme für Leitungen bis max. 2.5 mm2
PC Schnittstelle	Kimo USB-Mini Din Kabel
Medium, Umgebung	Luft und neutrale Gase
Betriebstemperatur	von -10 bis +50 °C
Lagertemperatur	von -10 bis +70 °C

Zollinformationen

Zolltarif-Nr.	9026 2020
Ursprungsland	Frankreich

Modelle, Druckbereich, Strömungsbereich (*), Spannungsvers., Display

Modelle	*Druckbereich, Strömungsbereich (), Spannungsvers., Display**	Art.-Nr., GTIN / EAN Code
CP 211-BN-R-SQR**	0 bis ±100 Pa, 1 bis 12 m/s, 24 V ac/dc, nein	056-25632-24105
CP 211-BO-R-SQR**	0 bis ±100 Pa, 1 bis 12 m/s, 24 V ac/dc, ja	056-25631-24105, 4262411680998
CP 211-HN-R-SQR**	0 bis ±100 Pa, 1 bis 12 m/s, 230 Vac, nein	056-25633-24105
CP 211-HO-R-SQR**	0 bis ±100 Pa, 1 bis 12 m/s, 230 Vac, ja	056-25634-24105, 4262411681001
CP 212-BN-R-SQR**	0 bis ±1.000 Pa, 2 bis 40 m/s, 24 V ac/dc, nein	056-25635-24105
CP 212-BO-R-SQR**	0 bis ±1.000 Pa, 2 bis 40 m/s, 24 V ac/dc, ja	056-25636-24105, 4262411681018
CP 212-HN-R-SQR**	0 bis ±1.000 Pa, 2 bis 40 m/s, 230 Vac, nein	056-25637-24105
CP 212-HO-R-SQR**	0 bis ±1.000 Pa, 2 bis 40 m/s, 230 Vac, ja	056-25638-24105, 4262411681025
CP 213-BN-R-SQR	0 bis ±10.000 Pa, 4 bis >100 m/s, 24 V ac/dc, nein	056-25639-24105
CP 213-BO-R-SQR	0 bis ±10.000 Pa, 4 bis >100 m/s, 24 V ac/dc, ja	056-25640-24105, 4262411681032
CP 213-HN-R-SQR	0 bis ±10.000 Pa, 4 bis >100 m/s, 230 Vac, nein	056-25641-24105
CP 213-HO-R-SQR	0 bis ±10.000 Pa, 4 bis >100 m/s, 230 Vac, ja	056-25642-24105, 4262411681049

(*) ungefähr Angabe. Der tatsächliche Messbereich ist abhängig von Wirkdrucksonde, Temperatur, Dichte, etc.
(**) mit Magnetventil für Autokalibriersystem

Lieferumfang

Messumformer Serie CP 210-R-SQR
mit integrierter Strömungsfunktion SQR/3
mit ABS-Montageplatte
mit Justierzertifikat

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
