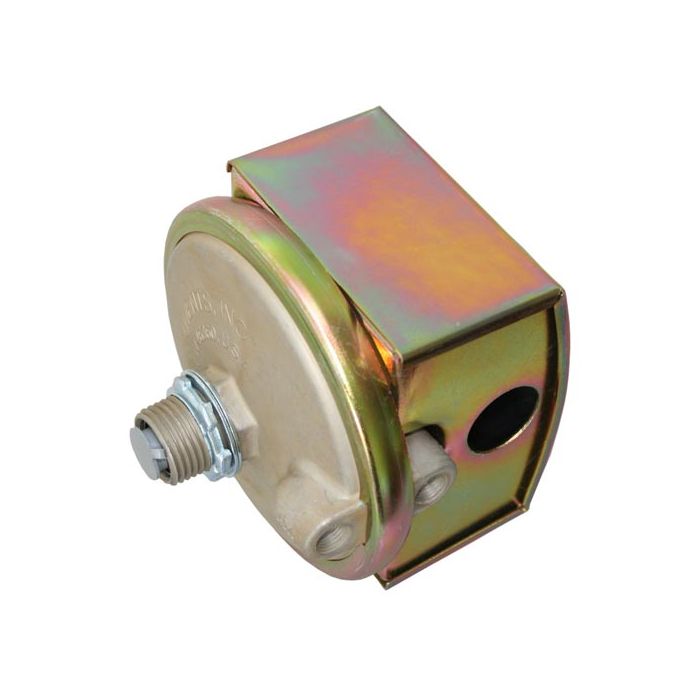

DWYER Differenzdruckschalter | Serie 1823
DWYER Differenzdruckschalter | Serie 1823
Die DWYER Differenzdruckschalter Serie 1823 sind sehr robust und betriebssicher. Die können für Steuerungsaufgaben im Bereich niedriger Drücke, als Differenzdruckwächter oder zur Kontrolle von Luftströmungen (im Zusammen mit einem Prandt‘l Staurohr) eingesetzt werden. Anweindung findet der Druckschalter in den Bereichen der Lüftungstechnik, Luftfiltertechnik, Lackiertechnik, Trocknern, Öfen etc. Der Druckschalter ist UL und CSA zugelassen und FM geprüft.
Vorteile
- für die Differenzdrucküberwachung
- extrem robust und betriebssicher
- auch geeignet für sehr niedrige Drücke ab 17 Pa
- UL, CSA, FM und CE zugelassen
- optional in EX- Ausführung für Zone 1, 2, 21, 22
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Wiederholgenauigkeit | ± 2 % |
| Max. Systemdruck | 170 kPa |
| Betriebstemp. | -34 ... +82°C |
| Druckanschlüsse | 1/8" NPT innen |
| Schaltleistung | 15 A, 250-480 VAC |
| Mikroschalter | einpoliger Wechsler,potentialfrei |
| Gehäuse | Aluminiumspritzguß, Stahlteile verzinkt, Bereichsfeder: Edelstahl |
| Gewicht | 600 g |
| Sonderzubehör | in EX-Ausführung für Zone 1, 2, 21, 22 nachATEX II(2)GD [EEx ia] IIC |
Zollinformationen
| Zolltarif-Nr. | 9026 9000 |
| Ursprungsland | USA |
Modelle, Einstellbereich, Schalthysterese Min-Max
| Modelle | Einstellbereich, Schalthysterese Min-Max | Art.-Nr. |
| 1823 - 00 | 17 - 55 Pa, 12 - 12 | 002-1823.00 |
| 1823 - 0 | 38 - 125 Pa, 15 - 15 | 002-1823.0 |
| 1823 - 1 | 75 - 250 Pa, 20 - 20 | 002-1823.1 |
| 1823 - 2 | 125 - 500 Pa, 25 - 30 | 002-1823.2 |
| 1823 - 5 | 375 - 1250 Pa, 35 - 70 | 002-1823.5 |
| 1823 - 10 | 0,5 - 2,5 kPa, 45 - 110 | 002-1823.10 |
| 1823 - 20 | 0,75 - 5,6 kPa, 85 - 175 | 002-1823.20 |
| 1823 - 40 | 1,25 - 11 kPa, 140 - 275 | 002-1823.40 |
| 1823 - 80 | 2,44 - 21,2 kPa, 325 - 750 | 002-1823.80 |
Lieferumfang
- DWYER Differenzdruckschalter Serie 1823
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
DWYER Gesamtkatalog englisch (46 MB) - Sprechen Sie uns an !
