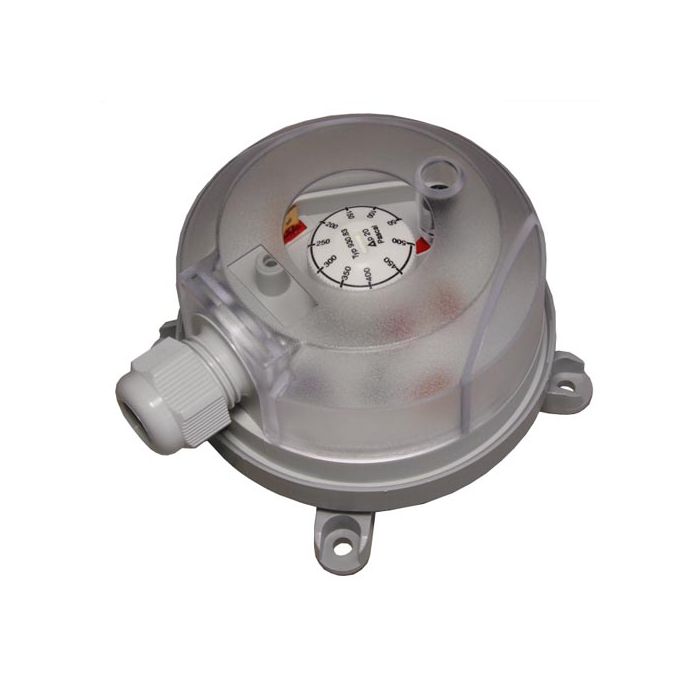

Differenzdruckschalter | EMDD
Differenzdruckschalter | EMDD
Die Differenzdruckschalter der Serie EMDD eignen sich hervorragend zur Überwachung von nicht brennbaren und nicht aggresiven Gasen und von Luft und verfügen über 1 potentialfreien Umschaltkontakt, sowie einen sichtbarer Einstellknopf mit Richtwertskala. Die Schalter gibt es mit 5 verschiedenen Messbereichen und sind auch mit Goldkontakt und in silikonfrei verfügbar. Die Differenzdruckschalter EMDD eignen sich besonders für die Anwendung in der Heizungs-, Klima-, Lüftungstechnik. Optionales Zubehör ist das Montage-Set Typ A2 mit 2 Druckstutzen, Schrauben und 2 m 6-mm PVC-Schlauch.
Vorteile
- für die Differenzdrucküberwachung
- stufenlos einstellbar mit großer Skala
- senkrechte und waagerechte Einbaulage
- 5 verschiedene Druckbereiche zur Auswahl
- optionales Zubehör (2 x Druckstutzen, Schrauben, 2 m PVC Schlauch)
Technische Eigenschaften
| Membranwerkstoff | Standard: Silikon Option: NBR (silikonfrei) |
| Temperaturbereich | -20 ... +85 °C |
| Max. Überdruck | 10 kPa |
| Druckanschlüsse | P1 (+) / P2(-) mit 6,0 mm Ø |
| El. Schaltleistung | Standardsführung: 1,0 A, 250 Vac Option: Schwachstromausführung:< 0,1 A, 24 Vdc |
| El. Anschlüsse | Flachstecker 6,3 x 0,8 DIN 46244 mit Schraubklemmen bis 2.5 mm² |
| Zulassung | Schalter nach VDE 0630 ÜG1652 zugelassen für 1,5A. DVGW-Zulassung nach DIN 3398 Teil 2. EG Baumuster-prüfung EN 1854 |
| Schutzart | mit Schutzkappe IP54 |
| Gehäusewerkstoff | Schaltgehäuse aus PA 6.6, Befestigungsteil aus POM |
| Lebensdauer | > 10^6 Schaltspiele |
| Anwendungen | Differenzdruckwächter zurÜberwachung von nicht brennbaren und nicht aggressiven Gasen. |
| Druckmedien | Luft sowie nicht brennbare und nicht aggressive Gase |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | Deutschland |
Modelle, Schaltbereich, eingestellte Schaltdifferenz, Toleranz
| Modelle | Schaltbereich, eingestellte Schaltdifferenz, Toleranz | Art.-Nr. |
| EMDD 20 | 20 - 200 Pa, 10 Pa, ±15 % | 050-emdd20 |
| EMDD 30 | 30 - 400 Pa, 15 Pa, ±15 % | 050-emdd30 |
| EMDD 50 | 50 - 500 Pa, 20 Pa, ±15 % | 050-emdd50 |
| EMDD 200 | 200 - 1000 Pa, 100 Pa, ±15 % | 050-emdd100 |
| EMDD 500 | 500 - 2500 Pa, 150 Pa, ±15 % | 050-emdd500 |
Lieferumfang
- Differenzdruckschalter EMDD
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt Druckschalter EMDD
