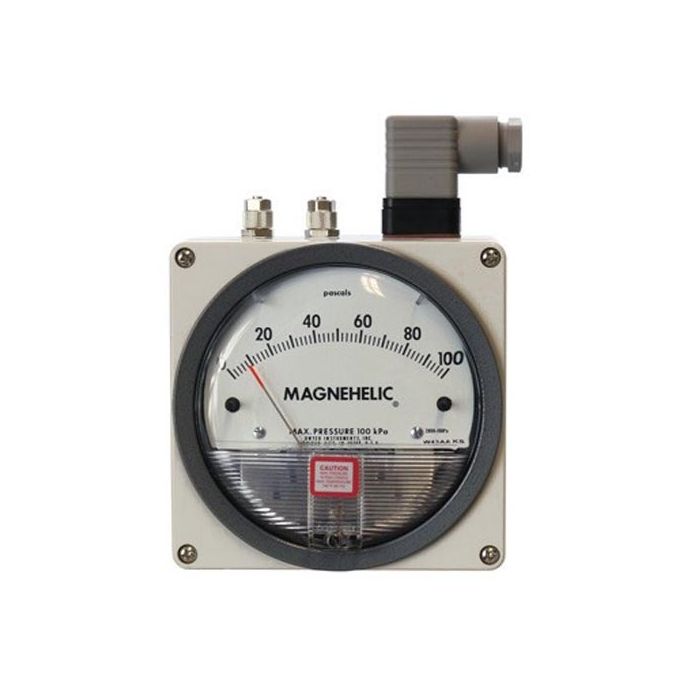

Differenzdrucktransmitter für Wandmontage | CP-MEG

Die Differenzdruckaufnehmer der Reihe CP-MEG eignen sich besonders zum Messen und Regeln von Über-, Unter- und Differenzdruck. Mit Ausnahme der Bereiche 0-60 Pa und 0-100 Pa, für die senkrechte Einbaulage vorgeschrieben ist, können die Geräte von senkrecht bis waagerecht eingebaut werden, wobei je nach Einbaulage der 0-Punkt nachzujustieren ist. Dank eines piezoresistiven Sensors im Messumformer bietet der CP-MEG höchste Genauigkeit. Die wesentlichen Einsatzgebiete liegen bei der Drucküberwachung von Ventilatoren und Gebläsen, Differenzdrucküberwachung bei Filtern, Überdrucküberwachung von Traglufthallen, Volumenstromregulierung, Reinraumtechnik usw.

Vorteile

für die Differenzdruckanzeige und Ausgabe
analoge Anzeige über Magnehelic
Ausgangssignal 4-20 mA oder 0-10 VDC
Bereiche von 0-60 Pa bis 0-10 kPa

Technische Eigenschaften

Medium	Luft und neutrale Gase
Elektrischer Anschluß	4-polige Steckverbindung
Druckanschlüsse	Schlauchtülle für Schlauch Ø 4 x 2 mm
Spannungsversorgung	24 Vdc/ac
Ausgangssignal	0-10 Vdc oder 4-20 mA (optional auch als 2-Leiter (4-20 mA)
Gehäuse	ABS-Kunststoff, Breite 122 mm, Höhe 120 mm (ohne elektrischen Anschluss, Druckanschlüsse), Tiefe 85 mm
Optionen	0-Punkt Mitte, mit verstellbarem Grenzwertzeiger, individuelle Skalen, Kalibrierzertifikat, uvm...
Transmitter Genauigkeit	siehe Tabelle Modelle
Transmitter Betriebstemperatur	0...+50°C
Transmitter Ansprechzeit	1/e (63%) 0.3 s
Transmitter Überdrucksicherheit	siehe Tabelle Modelle
Analoganzeige Genauigkeit	siehe Tabelle Modelle
Analoganzeige Umgebungstemperatur	-7...+60°C (-29...+60°C optional)

Zollinformationen

Zolltarif-Nr.	9026 2020
Ursprungsland	Deutschland

Modelle, Messbereiche und Eigenschaften

Modelle	Skala, druckbeständig bis, Genauigkeit Anzeige, Genauigkeit Signalausgang	Art.-Nr.
CP-MEG 60M	30-0-30 Pa, 200 mbar, ±2,4 Pa, ±1.0% v.Mw. ±2 Pa	001-23.00.060.MEG
CP-MEG 60	0-60 Pa, 200 mbar, ±2,4 Pa, ±1.0% v.Mw. ±2 Pa	001-20.00.060.MEG
CP-MEG 100	0-100 Pa, 200 mbar, ±3 Pa, ±1.0% v.Mw. ±2 Pa	001-20.00.100.MEG
CP-MEG 200	0-200 Pa, 200 mbar, ±4 Pa, ±1.5% v.Mw. ±3 Pa	001-20.00.200.MEG
CP-MEG 500	0-500 Pa, 200 mbar, ±10 Pa, ±1.5% v.Mw. ±3 Pa	001-20.00.500.MEG
CP-MEG 1000	0-1000 Pa, 200 mbar, ±20 Pa, ±1.5% v.Mw. ±3 Pa	001-20.01.000.MEG
CP-MEG 2500	0-2500 Pa, 700 mbar, ±50 Pa, ±1.5% v.Mw. ±30 Pa	001-20.02.500.MEG
CP-MEG 5000	0-5000 Pa, 700 mbar, ±100 Pa, ±1.5% v.Mw. ±30 Pa	001-20.05.000.MEG
CP-MEG 10k	0-10 kPa, 700 mbar, ±200 Pa, ±1.5% v.Mw. ±30 Pa	001-20.10.000.MEG

Lieferumfang

Differenzdrucktransmitter für Wandmontage CP-MEG

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
