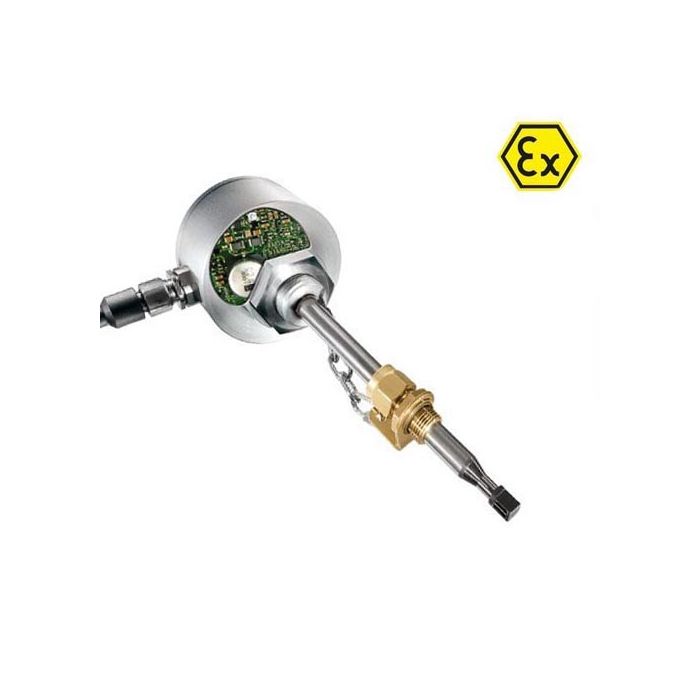

Strömungssensor für hohe Drücke und Geschwindigkeiten | EM 20600

Strömungssensor für hohe Drücke und Geschwindigkeiten | EM 20600

Der thermische Strömungssensor EM 20600 ist die robuste Lösung für anspruchsvolle Industrieeinsätze. Er kann für die unterschiedlichen Anwendungen wie Druckluftüberwachungen, Gasüberwachung bei Prozess-Brennern, Verbrauchserfassung von Gasen und vieles mehr eingesetzt werden. Der Sensor erfasst neben der Strömungsgeschwindigkeit auch die Mediumstemperatur bis 120 ° C. Er ist in kleinen Rohren ab DN 25 einsetzbar und kann bis zu einer Sensorlänge von 1 m auch den Volumenstrom in großen Kanälen erfassen. Falls die Standardversion bis 16 bar Überdruck nicht ausreicht, kann eine Version bis 40 bar gewählt werden. Der Einbau des Sensors ist denkbar einfach: Einschrauben des Sensors mittels der mitgelieferten Durchgangsverschraubung, im Gasstrom und in der Rohrmitte ausrichten, elektrisch anschließen – fertig. Der Sensor arbeitet ohne bewegliche Teile und aufgrund des Messprinzips gibt es keinerlei Drift- oder Alterungserscheinungen. Somit reduziert sich die Wartung des Sensors – je nach Schmutzanteil des Mediums – auf gelegentliches Ausblasen oder Spülen des Sensorkopfes in Wasser. Der MTTF-Wert für den EM 20600 beträgt 210.018 Stunden.

Vorteile

• für die Ausgabe von Normalgeschwindigkeit und Temperatur
• mit zwei Ausgangssignalen 0-10 V / 4-20 mA, Impuls
• optionales Anzeigegerät
• optional als ATEX-Gerät
• druckfest bis 40 bar
• Strömungsmessbereich bis zu 220 m/s
• einsetzbar zur Durchflussmessung von Luft und verschiedenen Gasen - ideal für Industrieprozesse und Druckluft Technik
• Qualität „Made in Germany“

Durchflussmengen von Gasen – eine wichtige Messgröße in Industrie-Prozessen

Maßnahmen zur Energieeinsparung und Qualitätssicherung im Produktionsverfahren sind wichtige Bestandteile in Industrieprozessen. Dabei spielt die präzise Messung von Volumenströmen und Durchflussmengen der Gase eine große Rolle. Die Anforderungen an den dafür vorgesehenen Strömungssensor sind hoch: Der Sensor soll in unterschiedlichen Gasen, hohen Überdrücken und weiten Temperaturbereichen präzise Messergebnisse liefern. Und das auch unter schwierigsten Umgebungsbedingungen wie explosionsgefährdete Bereiche und im Freien. Ein weiteres Kriterium bei der Wahl des passenden Sensors ist auch die Vermeidung von Wartung und hohen Folgekosten. Einfache Montage und zuverlässige Messwerte über Jahre ist das Ziel.

Hohe Gasgeschwindigkeiten, besondere Gase oder Explosionsschutz? Der EM 20600 kann (fast) alles!

Der spezielle Kammerkopfsensor erfasst Strömungsgeschwindigkeiten von 0,2 m / s bis zu 220 m / s. Um präzise Messergebnisse in diesem sehr breiten Geschwindigkeitsbereich zu erhalten, wird jeder Sensor in einem aufwändigen Druckwindkanal individuell abgeglichen. Für die Verwendung in unterschiedlichen Gasen ist der Sensor in individuellen Ausführungen lieferbar z. B. für reinen Sauerstoff, CO2, Methan. Besonders interessant: Die zukünftig wichtige Messgröße Wasserstoff ist ebenfalls mit dem EM 20600 messbar (Option). Für den Einsatz auch in anderen explosionsgefährdeten Medien und Umgebungen ist der Sensor optional in einer explosionsgeschützten Version (ATEX) verfügbar.

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• EM 20600 Strömungssensor

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
