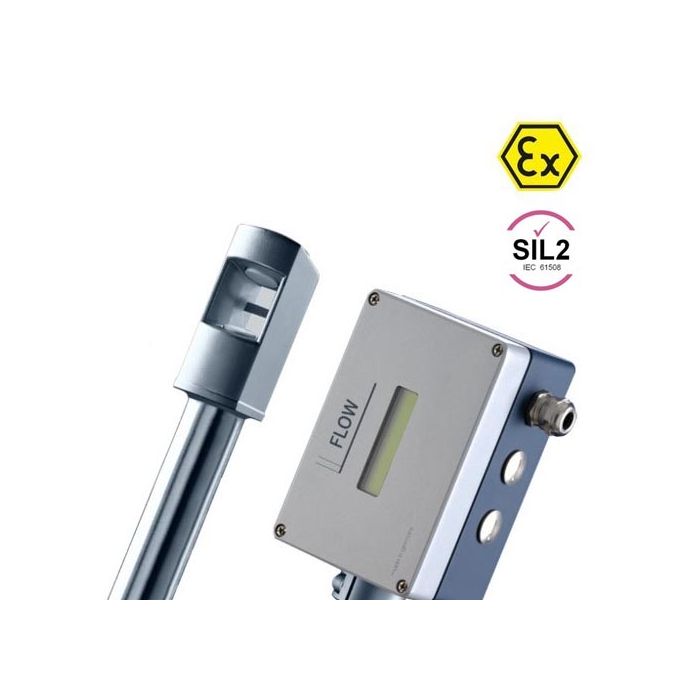

Mit den Vortex Strömungssensoren EM-VORTEX gelingen Durchfluss- und Strömungsgeschwindigkeitsmessung in nassen und/oder Partikel beladenen Gasen, wie Biogas oder Abgas, auch gemäß TA Luft, 13. u. 17. BImSchV; Durchflussmessung von Belebungsluft, Klärgas, Deponiegas und Wasserdampf; Motoransaugluft-Durchflussmessung auf Prüfständen; Strömungsmessung in Klima-Windkanälen, im verdünnten Automobilabgas, in Verkehrstunneln und in der Kernreaktortechnik.

Vorteile

• für die Ausgabe und Anzeige von Strömungsgeschwindigkeit, Durchfluss und Volumen
• Ausgangssignal 4-20 mA, Mengen-Impuls oder Grenzwert über optionalen Messumformer UVA
• Anzeige über optionales Handgerät, Messumformer UVA
• für den Einsatz in Ex-Bereichen ATEX, CSA
• auch für kondensat- und partikelbeladene, aggressive Gase geeignet (Biogas Messung)
• korrosionsbeständige Ausführungen
• SIL2-Zertifizierung, für Messungen gemäß TA Luft 13. Und 17. BlmSchV
• Eintauchfühler für Rohrleitungen ab Ø 80 mm, Messrohre mit Innendurchmesser ab Ø 25 mm

Exakte Volumenstrommessung / Biogas Messung / Durchflussmessung mit dem Vortex Wirbelzähler

Abgeleitet vom Karmanschen Phänomen der Wirbelablösung beruht das Messprinizip darauf, dass sich an einem Wirbelablöseelement im Sensorkopf periodisch Wirbel bilden. Deren Ablösefrequenz wird mit Hilfe eines Ultraschallfelds erfasst. Hierdurch lässt sich die Strömungsgeschwindigkeit und der Volumenstrom von Luft/Gasen bereits ab 0,5 m/s exakt messen. Die Volumenstrommessung ist weitgehend unabhängig von Druck, Temperatur, kinematischer Viskosität und Zusammensetzung des Messgases. Der große Vorteil des exakten Abtastens der Wirbelablösefrequenz im Ultraschallfeld ist der sehr kleine Messbereichsanfangswert von nur 0,5 m/s und die große Messbereichsspanne! Vortex Durchflussmesser sind extrem langzeitstabil, aggressionsbeständig und besitzen keine beweglichen Teile. Sie liefern selbst dann noch exakte Messergebnisse, wenn die Strömung Partikel enthält oder sich Kondensat bildet. Somit sind Vortex Durchflussmesser prädestiniert für die Biogas Messung oder Volumenstrommessung in Abgasen. Die Applikationsmöglichkeiten der Vortex Durchflussmesser sind sehr vielfältig. Z.B. ist für die Volumenstrommessung in Biogas, Klärgas, Deponiegas der Ex-geschützte (ATEX, CSA) Vortex-Sensor hervorragend geeignet. Durch den prozessbedingten, teilweise niedrigen Gasanfall treten oft kleinste Strömungsgeschwindigkeiten auf. Da wir mit unserem Vortex Durchflussmesser kleinste Strömungsgeschwindigkeiten messen können, sind diese Sensoren für die Biogas Messung exzellent einsetzbar. Zudem hat die Gaszusammensetzung bzw. deren Änderung sowie nasses oder partikelbeladenes Gas keinen Einfluss auf ein exaktes Messergebnis. Die optimierte Bauform des Strömungssensors verursacht einen sehr geringen Druckverlust bei der Volumenstrommessung, so dass selbst kritische Prozesse und Anwendungen realisiert wie auch normative Vorgaben eingehalten werden können. Diese Sensoreigenschaften heben uns von anderen Anbietern konventioneller Vortex Durchflussmesser ab.

Exemplarische Anwendungsbeispiele:
Durchfluss- und Strömungsgeschwindigkeitsmessungen in nassen- und/oder partikelbeladenen Gasen, wie Biogas oder Abgas / Abluft, auch behördliche Messungen gemäß TA Luft, 13. u. 17. BImSchV; Durchflussmessung von Belebungsluft, Klärgas, Deponiegas und Wasserdampf; Motoransaugluft-Durchflussmessung und Massestrommessungen auf Prüfständen; Strömungsmessung in Klima-Windkanälen, in Verkehrstunneln, in der Kernreaktortechnik, in CVS-Anlagen, etc.

Technische Eigenschaften

Modelle, Eigenschaften

Lieferumfang

• Vortex Strömungssensoren EM-VORTEX

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
