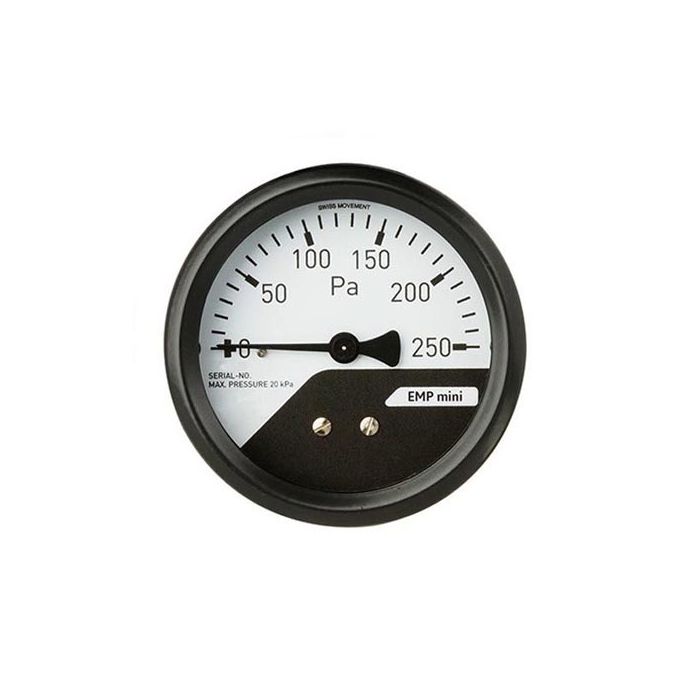

Differenzdruck-Manometer | Serie EMP Mini
Differenzdruck-Manometer | Serie EMP Mini
Das Differenzdruckmessgerät EMP Mini wird zur Differenzdrucküberwachung der Filtereinheiten in kleinen und mittleren Zentrallüftungsgeräten verwendet. Weitere Anwendungsfälle sind industrielle Luftabsaugeinheiten und Entstaubungsanlagen sowie Reinräume. Die kompakte Bauform und der flächenbündige Schalttafeleinbau sorgen für eine optimale Integration in die Gehäusestruktur von Lüftungsgeräten. Die rein metallische Bauform – bestehend aus CrNi-Stahl-Gehäuse, sowie Messsystem und Messwerk aus Kupferlegierung – sorgt für maximale Hygiene. Die silikonfreien Materialien machen einen Einsatz auch in der Lackierindustrie und deren Applikationen möglich. Die hohe Schutzart IP68 und die UV-stabilisierte Sichtscheibe ermöglichen auch den Einsatz im Außenbereich.
Vorteile
- für die Differenzdruck-Messung
- preisgünstig
- mit Nenngröße 63
- vollmetallische Ausführung
- silikonfrei
- optional mit poliertem Edelstahlfrontring
- auch mit Kalibrierzertifikat erhältlich
Technische Eigenschaften
| Nenngröße | 63 mm |
| Genauigkeit | ±5 % |
| Prozessanschluss | Kupferlegierung |
| Anschlüsse | rückseitig, für Schläuche mit ID 4 bis 6 mm |
| Druckbelastbarkeit | Ruhebelastung: Skalenendwert Wechselbelastung: 0,9 x Skalenendwert |
| Temperatureinfluss | Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem: max. ±0,5 %/10 K vom jeweiligen Skalenendwert |
| Zifferblatt | Aluminium |
| Skalenwinkel | 180° |
| Zeiger | Aluminium, schwarz |
| Zeigerwerk, Messglied | Kupferlegierung |
| Sichtscheibe | Kunststoff, transparent |
| Frontring | Dreikantfrontring, Stahl, schwarz lackiert |
| Gehäuse | CrNi-Stahl |
| Standardzubehör | Befestigungsbügel |
| Zulässige Temperaturen | Umgebungstemperatur -20 … +60 °C, Mediumstemperatur max. 60 °C |
| Schutzart | IP68 |
| Gewicht | 200 g |
Zollinformationen
| Zolltarif-Nr. | 9026 2040 |
| Ursprungsland | Schweiz |
Modelle, Messbereiche
| Modelle | Art.-Nr. |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 250 Pa | 021-EMP-MINI.250 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 400 Pa | 021-EMP-MINI.400 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 500 Pa | 021-EMP-MINI.500 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 750 Pa | 021-EMP-MINI.750 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 1000 Pa | 021-EMP-MINI.1000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 1250 Pa | 021-EMP-MINI.1250 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 1500 Pa | 021-EMP-MINI.1500 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 2000 Pa | 021-EMP-MINI.2000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 2500 Pa | 021-EMP-MINI.2500 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 3000 Pa | 021-EMP-MINI.3000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 4000 Pa | 021-EMP-MINI.4000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 5000 Pa | 021-EMP-MINI.5000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 6000 Pa | 021-EMP-MINI.6000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 7000 Pa | 021-EMP-MINI.7000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 8000 Pa | 021-EMP-MINI.8000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 9000 Pa | 021-EMP-MINI.9000 |
| Differenzdruck-Manometer Serie EMP Mini 0 bis 10000 Pa | 021-EMP-MINI.10000 |
Lieferumfang
- Differenzdruck-Manometer Serie EMP Mini
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt EM Differenzdruckmanometer Serie-EMP-Mini
