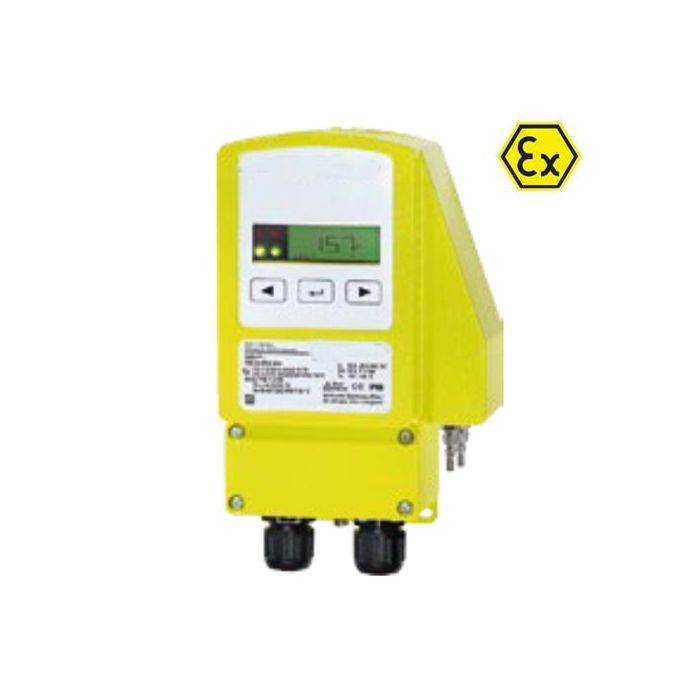

EX-geschützter Differenzdruckschalter mit Display | EM-ExBP

Die neue EM-ExBP... Differenzdruckschaltergeneration von 25...5.000Pa (gemäss Type) ist die Revolution in der technischen Gebäudeausrüstung, Chemie, Pharmazie, Industrie und in Offshore-Anlagen, zum Einsatz in Ex-Bereichen der Zonen 1, 2 (Gase) und 21, 22 (Stäube). Höchste Ex-Schutz-Klassen und Schutzart IP 66, geringe Abmessungen, und universelle technische Kenndaten gewährleisten einen sicheren Betrieb auch unter schwierigen Umgebungsbedingungen. Messumformer und Sensoren sind ATEX zertifiziert mit höchsten Schutzklassen, für alle Gase, Nebel, Dämpfe und Stäube. Die Schaltpunkte sind innerhalb des Messbereiches frei skalierbar. Das Display zeigt dem aktuellen Messwert an (bei Bedarf abschaltbar). Alle Messumformer/Sensoren sind ohne zusätzliche elektronische Hilfsmittel vor Ort per Menüführung parametrierbar. EM-ExBP...-2 Sensoren sind zusätzlich mit einem zweiten Schaltpunkt ausgestattet (zweistufig) Die Einstellung erfolgt unabhängig. EM-ExBP-...-OCT ist mit 6 mm Edelstahlanschlüssen für Schneidringklemmanschluss ausgestattet.

Vorteile

für die Differenzdrucküberwachung und Anzeige
für EX-Zone 1, 2, 21, 22
keine eigensichere Verdrahtung erforderlich
kein zusätzliches Modul im Schaltschrank erforderlich
mit 1 oder 2 Schaltkontakten
Alu-Gehäuse, Schutzart IP66

Technische Eigenschaften

Spannungsversorgung	24 VAC/DC ± 20% (19,2...28,8 VAC/DC) 50...60 Hz
Strom-, Leistungsaufnahme	150 mA, ~ 4 W, interne Sicherung 500 mAT, nicht wechselbar
Galvanische Trennung Versorgung	Relaisausgang 1,5 kV
Elektrischer Anschluss	Klemme 0,14...2,5 mm² im integrieten Ex-e Klemmkasten
Kabelverschraubung	2 × M16 × 1,5 Ex-e zugelassen, Kabeldurchmesser ~ Ø 5...10 mm (..CT in M16 ×1,5 Messing vernickelt )
Kabelverschraubung OCT	2 × M20 × 1,5 Ex-e zugelassen, Messing vernickelt Kabeldurchmesser ~ Ø 6...13 mm
Display	LCD hintergrundbeleuchtet, Display für Konfiguration, Benutzerführung, Parameterdarstellungen und Istwertanzeige via LEDs
Bedienelemente	Taster für Konfigurations- / Betriebsmodus, 3 Tasten zur Konfiguration.
Gehäuseschutzart	IP66 / IEC 60529
Gehäusematerial	Aluminiumdruckguss, lackiert (..CT / ..-OCT Version in Amercoatlackierung, seewasserbeständig )
Abmessungen / Gewicht	L × B × H = 177 × 107 × 66 mm / ~ 950 g
Umgebungstemperatur / -feuchte	-20...+50 °C / 0...95 % rF, nicht kondensierend
Lagertemperatur	-40...+70°C
Messbereich	0...500 Pa, 0...5.000 Pa gemäss Type
Messbereichseinstellung	Minimaler Messbereich ist 5 % des Gesamtmessbereiches z.B. ExBin-P500 = 25 Pa
Wartung	Wartungsfrei, nationale und internationale Standards und Regularien müssen beachtet werden

Zollinformationen

Zolltarif-Nr.	9026 2020
Ursprungsland	Deutschland

Modelle, Druckbereich, Anzahl Schaltkontakte

Modelle	Druckbereich, Anzahl Schaltkontakte	Art.-Nr.
EM-EXBP100	0 bis 100 Pa, 1 Schaltkontakt	054-EM-EXBP100
EM-EXBP500	0 bis 500 Pa, 1 Schaltkontakt	054-EM-EXBP500
EM-EXBP500-2	0 bis 500 Pa, 2 Schaltkontakte	054-EM-EXBP500-2
EM-EXBP5000	0 bis 5000 Pa, 1 Schaltkontakt	054-EM-EXBP5000
EM-EXBP5000-2	0 bis 5000 Pa, 2 Schaltkontakte	054-EM-EXBP5000-2

Lieferumfang

EX-geschützter Differenzdruckschalter mit Display EM-ExBP
Bohrschablone

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
