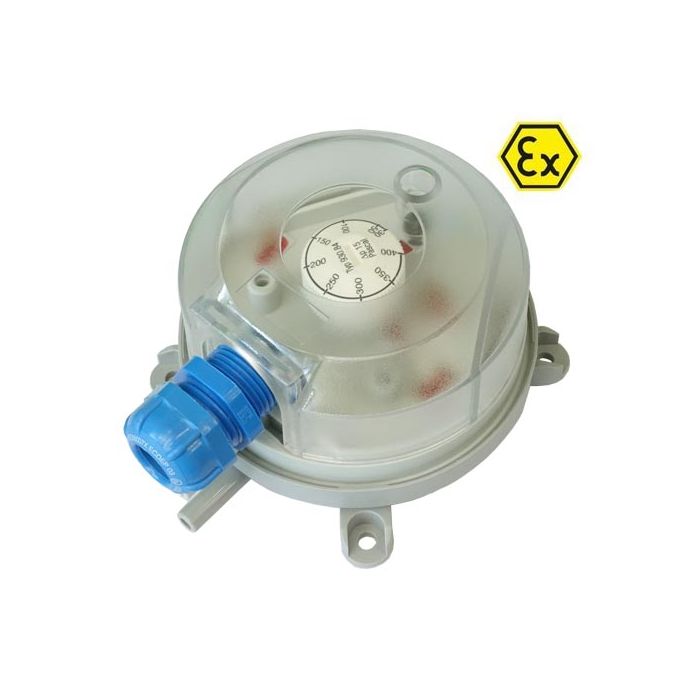

EX-geschützter Differenzdruckschalter | EMDD-ATEX
EX-geschützter Differenzdruckschalter | EMDD-ATEX
Die Differenzdruckschalter der Serie EMDD-ATEX eignen sich hervorragend zur Überwachung von Gasen und von Luft im EX Bereich Zone 1 / 2 (nur Gase, kein Staub) und verfügen über 1 potentialfreien Umschaltkontakt, sowie einen sichtbarer Einstellknopf mit Richtwertskala. Die Schalter gibt es mit 5 verschiedenen Messbereichen. Die Differenzdruckschalter EMDD eignen sich besonders für die Anwendung in der Heizungs-, Klima-, Lüftungstechnik. Optionales Zubehör ist das Montage-Set Typ A2 mit 2 Druckstutzen, Schrauben und 2 m 6-mm PVC-Schlauch.
Vorteile
- für die Differenzdrucküberwachung
- für EX-Zone 1 und 2
- ATEX-Prüfbescheinigung: BVS 06 ATEX E 141 X (in Zusammenhang mit einem Schaltverstärker)
- stufenlos einstellbar mit großer Skala
- günstige Alternative
- optionales Zubehör (2 x Druckstutzen, Schrauben, 2 m PVC Schlauch)
Technische Eigenschaften
| Einsatzgebiet | Zur Überwachung von Gasen und von Luft im EX Bereich Zone 1 / 2 (nur Gase, kein Staub). |
| ATEX-Prüfbescheinigung | BVS 06 ATEX E 141 X, (gilt nur in Zusammenhang mit einem EX-Schaltverstärker) |
| Schaltpunkteinstellung | Sichtbarer Einstellknopf mit Richtwertskala. |
| Druckanschluss | 6 mm PVC-Schlauch, zusammen mit 2 x Druckentnahmestutzen und Schrauben im Lieferumfang enthalten |
| Maximaler Betriebsdruck | 50 mbar |
| Ausgang | potentialfreier Umschaltkontakt |
| Montage | senkrecht ohne Befestigungswinkel möglich |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | Deutschland |
Modelle, Einstellbereich, eingestellte Schaltdifferenz, Toleranz
| Modelle | Einstellbereich, eingestellte Schaltdifferenz, Toleranz | Art.-Nr. |
| EMDD-ATEX 20 | 20 - 200 Pa, 10 Pa, ±15 % | 050-EMDD-ATEX20 |
| EMDD-ATEX 30 | 30 - 400 Pa, 15 Pa, ±15 % | 050-EMDD-ATEX30 |
| EMDD-ATEX 50 | 50 - 500 Pa, 20 Pa, ±15 % | 050-EMDD-ATEX50 |
| EMDD-ATEX 200 | 200 - 1000 Pa, 100 Pa, ±15 % | 050-EMDD-ATEX200 |
| EMDD-ATEX 500 | 500 - 2500 Pa, 150 Pa, ±15 % | 050-EMDD-ATEX500 |
Lieferumfang
- EX-geschützter Differenzdruckschalter EMDD-ATEX
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Betriebsanleitung EMDD ATEX
