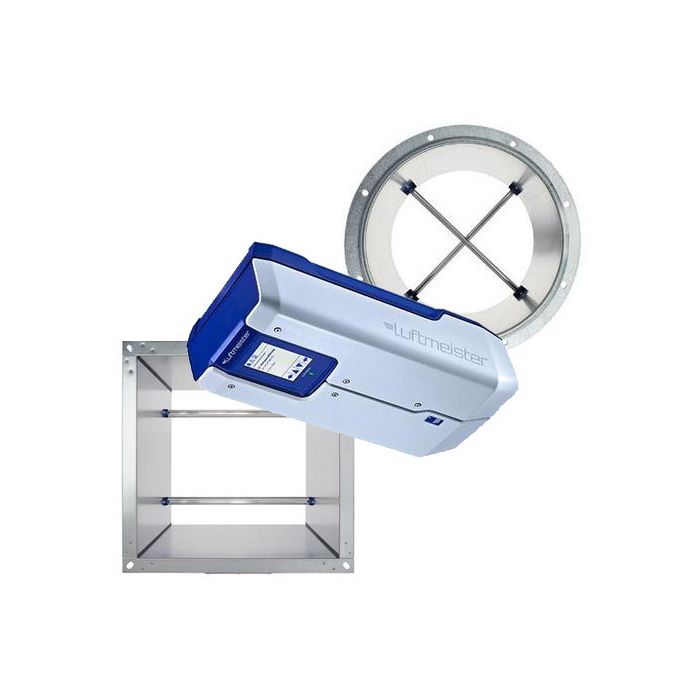

Luftmengenzähler / Luftenergiezähler | LUFTMEISTER

Die Luftmeister® sind Universalmessgeräte für das Energiemanagement von Klima- und Prozessluft. Sie sind Luftmengenzähler und Luftenergiezähler und ermöglichen die rechtssichere Erfassung von Lüftungskosten. Sie ermöglichen die Erfassung von Massenströmen und aller relevanter Klimadaten wie Temperatur, Feuchte, Absolutdruck. Die relevanten Daten werden 2-sekündlich erfasst, täglich gespeichert und bleiben im Gerät für zwei Jahre mit Zeitstempel verfügbar (bis zu 6 Logger-Kanäle). Sie ermöglichen ferner die Filterüberwachung und die externe Durchflussregelung über das Klappenmodul anhand von Ist- und Sollwerten, was die Optimierung von luftführenden Anlagen und die systematische Energiekostensenkung ermöglicht. Die Luftmeister® gibt es in zwei Familien. Die Familie 55 besteht aus einer Auswerteeinheit und einem runden oder eckigen Kanalstück in der die Sensorik integriert ist und kann direkt in ein bestehendes Kanal eingebaut werden. Die Familie 57 besteht aus einer Auswerteeinheit und einem abgesetzten Sensor, der in bis zu 20 m Entfernung verbaut werden kann. Beide Familien verfügen über eine Vielzahl an Optionen z.B. hinsichtlich der Ein- und Ausgangssignale und der Einbindung von verschiedenen Enthalpiesensoren. Beide Familien werden in drei Typen angeboten: Der Typ MS bietet eine hochpräzise Massenstrom- (und Volumenstrom-) Messung. Der Typ LZ fügt die Luftzählerfunktion (Luftverbrauch in m3 oder kg) hinzu. Der Typ EZ (Luftenergiezähler) ermittelt zudem die Luftenergiebeiträge.Wir beraten Sie gern hinsichtlich der für Ihre Bedürfnisse optimalen Konfiguration.

Vorteile

für das Energiemanagement von Klima- und Prozessluft
rechtssichere Kostenverteilung der Lüftungskosten
Klimazustände erfassen
Hygiene überwachen
RLT-Betrieb optimieren
Mehrkanal-Logging
Ist- / Sollwertvorgabe für externe Durchflussregelung ("Klappenmodul")

Es gibt zwei Luftmeister® Produktfamilien: 55 und 57

Es gibt zwei Luftmeister® Produktfamilien: Bei der Familie 55 erhalten Sie ein rundes oder eckiges Kanalstück inklusive Sensorik und Auswerteeinheit zum Direkteinbau in den Kanal. Bei der Familie 57 sind Auswerteeinheit und Sensorik getrennt, so dass die Auswerteeinheit bis zu 20 m vom Messpunkt entfernt platziert werden kann. Die Familie 55 ist vornehmlich für Klimaluft und Die Familie 57 für Klima- und Prozessluft konzipiert.

Es gibt je drei Typen pro Produktfamilie: MS, LZ, EZ

Optionen

LZ / EZ: optionale Eichvariante (nur Familie 55)
Display (bei Eichbetrieb: obligatorisch)
0, 5 oder 10 Impuls- oder Schaltausgänge
0, 5 oder 10 Analogausgänge
M-Bus (nur LZ / EZ), Modbus-RTU
Filterüberwachung oder Klappenmodul (Ist- / Sollwertvorgabe für externe Durchflussregelung)

Technische Eigenschaften

Messgenauigkeit Massenstrom	Volllast ± 3 % v. M. Teillast bis ± 7,5 % v. M.
Messgenauigkeit statischer Absolutdruck	± 3 hPa
Standardeinbau für Luftmeister®	Runde Luftleitungen: Steckstutzen mit Gummilippendichtung oder Flansche
Versorgung	90 bis 250 V AC
Zählerspeicherung (LZ, EZ)	2-sekündliche Erfassung und tägliche Speicherung, Verfügbarkeit der Zähler-Daten der letzten 2 Jahre sowie aller gespeicherten Ist-Werte (bis zu 6 Logger-Kanäle) mit Zeitstempel
Ausgänge, Optionen	Analogausgänge, Schalt/Impuls, Modbus-RTU, M-Bus, Filterüberwachungs-Klappenmodul
Ethernet, Option	BACnet / IP
Eingänge, Option	Enthalpiefühlereingänge, Analogeingänge

Technische Eigenschaften Familie 55

Medium	unbelastete Luft, 1 bis 10 m/s
Länge einbaufertiger Messstreckenabschnitt	runder Kanal 0,6 m, eckiger Kanal 0,4 m
Messumformer	an Bord
Verfügbare Durchmesser runder Kanal	DN 100 bis 630 mm
Verfügbare Maße eckiger Kanal	mit Flansch bis 1000 x 1000 mm
Temperaturmessung	-20 bis 60 °C (für Klimaluft Enthalpiefühler EN 55, für Prozessluft -40 bis 180 °C Enthalpiefühler EN 57, sonst: Analogeingang °C-Fühler)
Messmethode Strömung	Staudruck, redundante Doppelschwert-Sensorik (ΔP)
Kalibrierung/Justierung	im Werk kalibriert (akkreditiert)

Technische Eigenschaften Familie 57

Medium	Klima- und Prozessluft 1 bis 15 m/s
Bauform	abgesetzte Sonde, Sondeneinbau vor Ort
Max. Entfernung Messumformer zu Sonde	bis 20 m
Verfügbare Maße (runder und eckiger Kanal)	DN 10 bis 4000 mm
Temperaturmessung	-100 bis 600 °C (für Klimaluft Enthalpiefühler EN 55 für Prozessluft -40 bis 180 °C Enthalpiefühler EN 57, sonst Analogeingang °C-Fühler)
Messmethode Strömung	Diverse Wirkdruckgeber (ΔP), z. B. Staudrucksonden aus Kunststoff, Alu oder Edelstahl
Kalibrierung/Justierung	Kalibrierung / Justage vor Ort

Modelle, Anwendungsgebiet

Modelle	Anwendungsgebiet	Art.-Nr.
Familie 55	für Klimaluft	137-EZ55
Familie 57	für Klima- und Prozessluft	137-EZ57

Lieferumfang

Luftmengenzähler / Luftenergiezähler LUFTMEISTER

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
