Differenzdruckmanometer im Kunstoffgehäuse | Magnehelic-MEG
Differenzdruckmanometer im Kunstoffgehäuse | Magnehelic-MEG

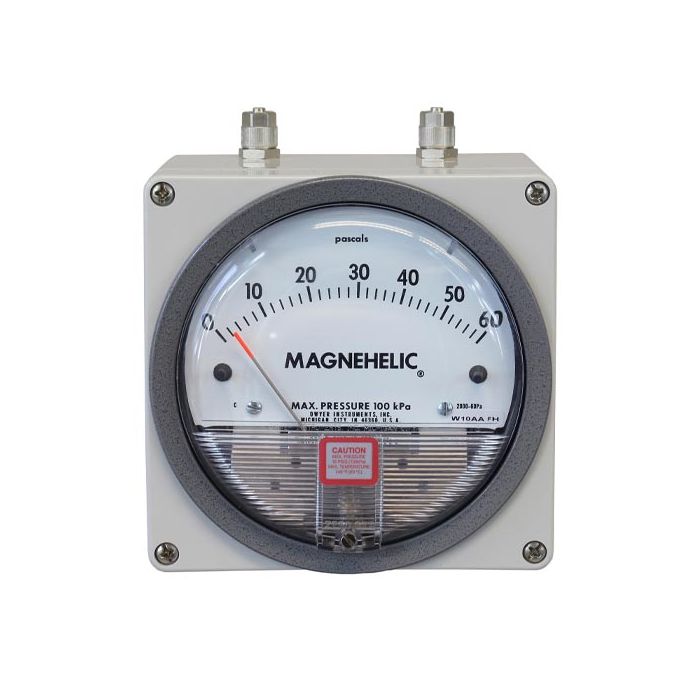

Differenzdruckmessgerät Typ Magnehelic Serie 2000 (Serie 2300 mit Null-Punkt mittig), eingebaut in ein Kunststoffgehäuse (Typ MEG) zum Wandaufbau. Zur Messung von Druck / Differenzdruck, Überdruck und Unterdruck, wartungsfrei und überdrucksicher.
Vorteile
- für die Differenzdruck-Messung
- Magnehelic Manometer eingebaut im robusten Kunststoffgehäuse
- große Auswahl an Messbereichen und Sonderzubehör
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Messbereiche | von 0...60 Pa bis 0...100 kPa, auch Messbereiche mit Nullpunkt mittig, z.B. 30-0-30 Pa |
| Genauigkeit | ± 2% v. Skalenendwert ± 3% v. Skalenendwert (nur bei 0-100 Pa) ± 4% v. Skalenendwert (nur bei 0-60 Pa) |
| Temperaturbeständigkeit | -7 ... +60°C (Standard) -29 ... +60°C (LT-Ausführung - OPTION) |
| Materialien | Gehäuse: Kunststoff ABS Frontring: ALU-Guss (optional in Edelstahl) Frontglas: Kunststoff |
| Gewicht | ca. 800 g |
| Druckanschlüsse | Schottverschraubung für Schlauch Ø 4 mm (ID.) x 2 mm oder Ø 6 mm (ID.) x 2 mm nach oben, unten oder seitlich abgehend (bei Bestellung bitte angeben) |
| Gehäuse | Breite 122 mm, Höhe 120 mm, Tiefe 85 mm |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | Deutschland |
Modelle, Messbereiche
| Modelle | Messbereiche | Art.-Nr. |
| Magnehelic im MEG-Gehäuse 0-30 Pa | 0-30 Pa* | 001-20.00.030 |
| Magnehelic im MEG-Gehäuse 0-60 Pa | 0-60 Pa* | 001-20.00.060 |
| Magnehelic im MEG-Gehäuse 0-100 Pa | 0-100 Pa* | 001-20.00.100 |
| Magnehelic im MEG-Gehäuse 0-125 Pa | 0-125 Pa* | 001-20.00.125 |
| Magnehelic im MEG-Gehäuse 0-250 Pa | 0-250 Pa | 001-20.00.250 |
| Magnehelic im MEG-Gehäuse 0-300 Pa | 0-300 Pa | 001-20.00.300 |
| Magnehelic im MEG-Gehäuse 0-500 Pa | 0-500 Pa | 001-20.00.500 |
| Magnehelic im MEG-Gehäuse 0-750 Pa | 0-750 Pa | 001-20.00.750 |
| Magnehelic im MEG-Gehäuse 0-1 kPa | 0-1 kPa | 001-20.01.000 |
| Magnehelic im MEG-Gehäuse 0-1.5 kPa | 0-1.5 kPa | 001-20.01.500 |
| Magnehelic im MEG-Gehäuse 0-2 kPa | 0-2 kPa | 001-20.02.000 |
| Magnehelic im MEG-Gehäuse 0-3 kPa | 0-3 kPa | 001-20.03.000 |
| Magnehelic im MEG-Gehäuse 0-4 kPa | 0-4 kPa | 001-20.04.000 |
| Magnehelic im MEG-Gehäuse 0-5 kPa | 0-5 kPa | 001-20.05.000 |
| Magnehelic im MEG-Gehäuse 0-8 kPa | 0-8 kPa | 001-20.08.000 |
| Magnehelic im MEG-Gehäuse 0-10 kPa | 0-10 kPa | 001-20.10.000 |
| Magnehelic im MEG-Gehäuse 0-15 kPa | 0-15 kPa | 001-20.15.000 |
| Magnehelic im MEG-Gehäuse 0-20 kPa | 0-20 kPa | 001-20.20.000 |
| Magnehelic im MEG-Gehäuse 0-25 kPa | 0-25 kPa | 001-20.25.000 |
| Magnehelic im MEG-Gehäuse 0-30 kPa | 0-30 kPa | 001-20.30.000 |
| Magnehelic im MEG-Gehäuse 0-35 kPa | 0-35 kPa | 001-20.35.000 |
| Magnehelic im MEG-Gehäuse 0-40 kPa | 0-40 kPa** | 001-20.40.000 |
| Magnehelic im MEG-Gehäuse 0-50 kPa | 0-50 kPa** | 001-20.50.000 |
| Magnehelic im MEG-Gehäuse 0-60 kPa | 0-60 kPa** | 001-20.60.000 |
| Magnehelic im MEG-Gehäuse 0-70 kPa | 0-70 kPa** | 001-20.70.000 |
| Magnehelic im MEG-Gehäuse 0-75 kPa | 0-75 kPa** | 001-20.75.000 |
| Magnehelic im MEG-Gehäuse 0-80 kPa | 0-80 kPa** | 001-20.80.000 |
| Magnehelic im MEG-Gehäuse 0-100 kPa | 0-100 kPa** | 001-21.00.000 |
| Magnehelic im MEG-Gehäuse 0-140 kPa | 0-140 kPa** | 001-21.40.000 |
| Magnehelic im MEG-Gehäuse 0-170 kPa | 0-170 kPa** | 001-21.70.000 |
| Magnehelic im MEG-Gehäuse 0-200 kPa | 0-200 kPa** | 001-22.00.000 |
| Magnehelic im MEG-Gehäuse 30-0-30 Pa | 30-0-30 Pa* | 001-23.00.060 |
| Magnehelic im MEG-Gehäuse 50-0-50 Pa | 50-0-50 Pa* | 001-23.00.100 |
| Magnehelic im MEG-Gehäuse 60-0-60 Pa | 60-0-60 Pa* | 001-23.00.120 |
| Magnehelic im MEG-Gehäuse 125-0-125 Pa | 125-0-125 Pa | 001-23.00.250 |
| Magnehelic im MEG-Gehäuse 250-0-250 Pa | 250-0-250 Pa | 001-23.00.500 |
| Magnehelic im MEG-Gehäuse 0.5-0-0.5 kPa | 0.5-0-0.5 kPa | 001-23.01.000 |
| Magnehelic im MEG-Gehäuse 1.0-0-1.0 kPa | 1.0-0-1.0 kPa | 001-23.02.000 |
| Magnehelic im MEG-Gehäuse 1.5-0-1.5 kPa | 1.5-0-1.5 kPa | 001-23.03.000 |
| Magnehelic im MEG-Gehäuse 2.0-0-2.0 kPa | 2.0-0-2.0 kPa | 001-23.04.000 |
| Magnehelic im MEG-Gehäuse 2.5-0-2.5 kPa | 2.5-0-2.5 kPa | 001-23.05.000 |
| Magnehelic im MEG-Gehäuse 3.0-0-3.0 kPa | 3.0-0-3.0 kPa | 001-23.06.000 |
| Magnehelic im MEG-Gehäuse 3.5-0-3.5 kPa | 3.5-0-3.5 kPa | 001-23.07.000 |
| Magnehelic im MEG-Gehäuse 4.0-0-4.0 kPa | 4.0-0-4.0 kPa | 001-23.08.000 |
| Magnehelic im MEG-Gehäuse 5.0-0-5.0 kPa | 5.0-0-5.0 kPa | 001-23.10.000 |
| Magnehelic im MEG-Gehäuse 6.0-0-6.0 kPa | 6.0-0-6.0 kPa | 001-23.12.000 |
| Magnehelic im MEG-Gehäuse 10.0-0-10.0 kPa | 10.0-0-10.0 kPa | 001-23.20.000 |
Weitere Messbereiche und andere Maßeinheiten auf Anfrage.
* exakt vertikale Montage zwecks maximaler Genauigkeit erforderlich
** diese Geräte sind bereits ab Werk mit der High-Pressure-Option für einen maximalen Systemdruck bis 550 kPa ausgestattet
Lieferumfang
- Differenzdruckmanometer im Kunstoffgehäuse Magnehelic-MEG
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt Magnehelic im MEG
