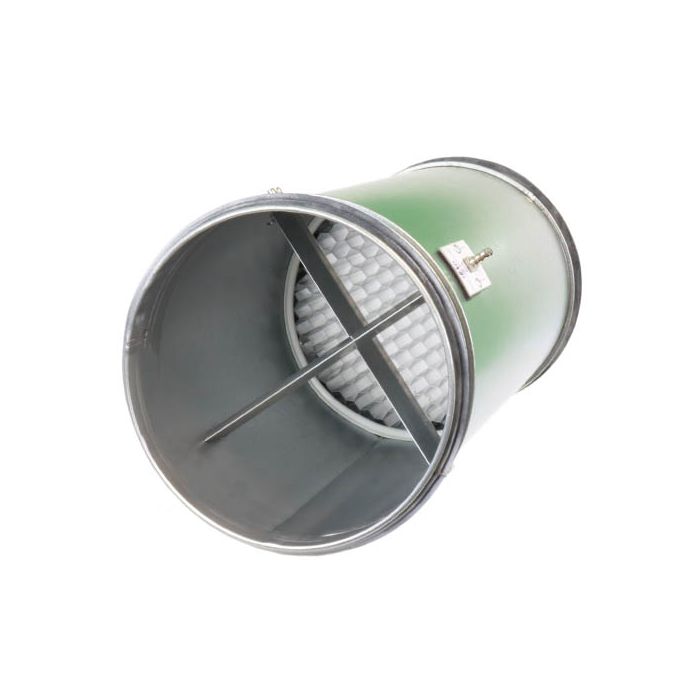

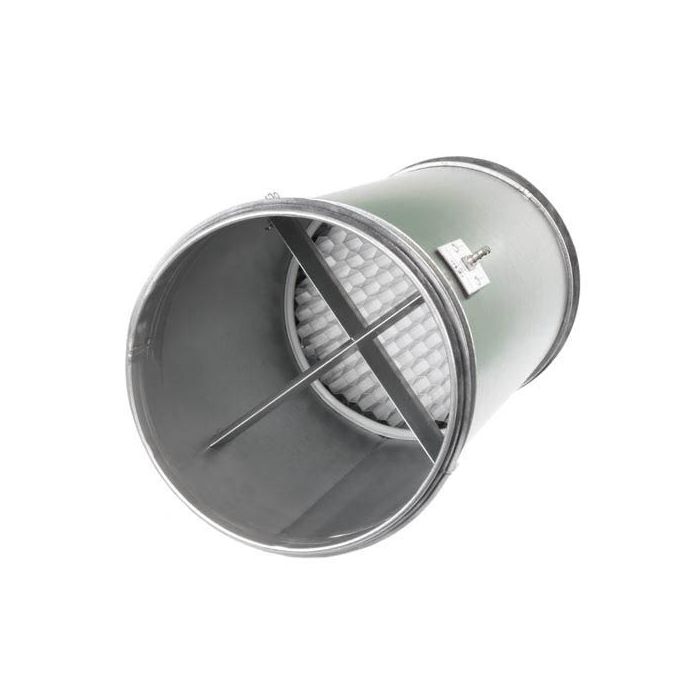

Messkreuz im Wickelfalzrohr mit Gleichrichter | EMK-GL-WF

Messkreuz im Wickelfalzrohr mit Gleichrichter | EMK-GL-WF

Unsere Messkreuze im Wickelfalzrohr Serie EMK-GL-WF dienen der Messung von Luftgeschwindigkeit und Volumenstrom in Luftkanälen über das Staudruck-Prinzip. In dem Rohr sind zwei (auf Wunsch auch mehr) Strömungsmesslanzen vom Typ DEBIMO verbaut, die die Luftströmung durch mehrere Messöffnungen über den gesamten Querschnitt und nicht nur punktuell messen. Im Gegensatz zur Serie EMK-WF sind die Geräte der Serie EMK-GL-WF mit einem integriertem Strömungsgleichrichter ausgestattet. Dank des Strömungsgleichrichters benötigen sie im Luftkanal lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D. Ohne den Strömungsgleichrichter benötigen sie eine wesentlich höhere Beruhigungsstrecke, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet. Dies ermöglicht ein sauberes Strömungssignal auch unter widrigen Bedingungen. Die Messkreuze im Wickelfalzrohr sind mit (und ohne) Lippendichtung erhältlich, so dass sie vor Ort nur noch auf das vorhandene Rohrsystem aufgesteckt werden müssen. Das spart wertvolle Montagezeit und umständliche Einbauarbeiten! Die Serie EMK-GL-WF ist neben den Standarddurchmessern DN 100 mm, 125 mm, 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm, 800 mm, 900 mm und 1000 mm auch in größeren Durchmessern und allen Zwischengrößen erhältlich. Die Rohre können optional mit Erdungslaschen versehen werden. Gerne statten wir das einbaufertige Messrohr auch mit einer Auwerteeinheit angebracht auf einer Montageplatte aus. Hierbei übernehmen wir auch die Verschlauchung und Parametrierung des Gerätes. Sprechen Sie uns an!

Vorteile

• zur Messung von Luftgeschwindigkeit und Volumenstrom
• inklusive Strömungsgleichrichter
• Strömungslanzen fertig eingebaut im Wickelfalzrohr
• mit oder ohne Lippendichtung
• mit oder ohne Erdungslaschen
• in allen Zwischengrößen erhältlich
• optional mit Auswerteeinheit
• spart wertvolle Montagezeit vor Ort

DEBIMO-Messlanzen für Luftströmungsmessung

Bei der Luftströmungsmessung mit DEBIMO Messlanzen aus Aluminium erfolgt die Messung über das Staudruckprinzip. Entlang der Messlanze befinden sich Öffnungen gegen und senkrecht zur Strömung. Zwischen diesen entsteht bei Luftströmung ein Differenzdruck, aus dem sich mit Hilfe eines Differenzdruckmessgerätes mit Strömungsfunktion die Luftgeschwindigkeit und nach entsprechender Parametrierung der Volumenstrom berechnen läßt. Im Gegensatz zu einem Staurohr wird der Druckdifferenz anhand von mehreren Öffnungen entlang des gesamten Querschnittes gemessen, die nach der sogenannten LOG-TCHEBYCHEV Methode verteilt sind. Dies sorgt für eine wesentlich präzisere Messung gegenüber Methoden, die nur einen Messpunkt aufweisen. Bei uns bekommen Sie die DEBIMO Messlanzen fertig verbaut im gewünschten Rohrsystem. In der Regel verbauen wir zwei Lanzen rechtwinkelig zueinender. Bei schwierigen Messbedingungen können aber auch mehr Lanzen verbaut werden. Sprechen Sie uns an!

Glättung turbulenter Luftströmungen über einen Luftströmungsgleichrichter

Luftströmungsgleichrichter eignen sich hervorragend zum Gleichrichten von Luftströmungsprofilen, vor allem bei turbulenten Strömungen. Vor Strömungsmesseinrichtungen sollte man einen Gleichrichter verbauen, um ein sauberes und reproduzierbares Messsignal zu gewährleisten. Dank des Strömungsgleichrichters benötigen sie lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet.

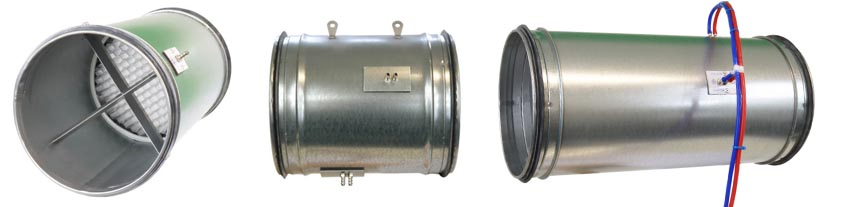

Sie haben die Wahl - vorkonfektionierte Messrohre nach Kundenwunsch

Unsere vorkonfektionierten Messstellen im Wickelfalzrohr können Sie nicht nur mit und ohne integriertem Strömungsgleichrichter bekommen. Gerne liefern wir die Rohre auch inklusive Erdungslaschen. Sie bekommen unsere Rohre mit und ohne Lippendichtung. Bei den Modellen ohne integriertem Gleichrichter ist auch eine Hochtemperaturdichtung optional lieferbar. Selbstverständlich können Sie Ihre Messeinheit auch gleich inklusive fertig parametrierten und verschlauchtem Auswertegerät auf einer bereits auf dem Rohr verbauten Montageplatte erhalten. Gerne erstellen wir auch ein Kalibrierzertifikat zu dem Differenzdrucktransmitter in unserem eigenen Kalibrierlabor.

Technische Eigenschaften

Zollinformationen

Modelle

Typ	Beschreibung	Bezeichnung					Abbildung
307	WF-Rohr mit Lippendichtung, mit Gleichrichter	EMK-GL-WF-LD
308	WF-Rohr ohne Lippendichtung, mit Gleichrichter	EMK-GL-WF-OLD
309	WF-Rohr mit Lippendichtung und Erdungslaschen, mit Gleichrichter	EMK-GL-WF-LD-ER
310	WF-Rohr ohne Lippendichtung und Erdungslaschen, mit Gleichrichter	EMK-GL-WF-OLD-ER

Lieferumfang

• Messkreuz im Wickelfalzrohr mit Gleichrichter EMK-GL-WF
• Anzahl Debimo Strömungslanzen nach Kundenwunsch (Standard: 2 Stück)
• mit integriertem Strömungsgleichrichter
• mit oder ohne Lippendichtung (modellabhängig)
• mit oder ohne Erdungslaschen (modellabhängig)
• alles fertig montiert

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
