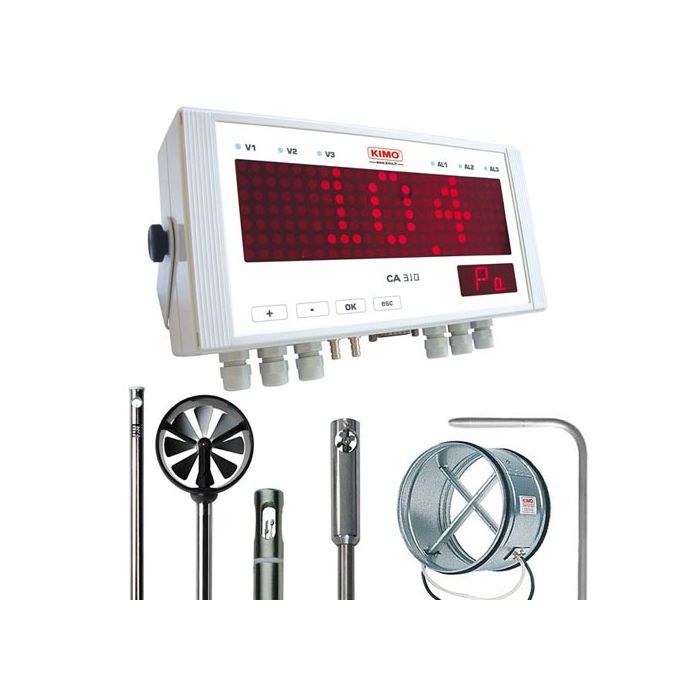

KIMO Multifunktions-Messumformer mit großem Display | CA 310

KIMO Multifunktions-Messumformer mit großem Display | CA 310

Der CA 310 Multifunktion-Messumformer ist ein wahrer Alleskönner der Spitzenklasse mit einem weit sichtbarem Leuchtdisplay. Dank seines innovativen Steck- und Modulbausystems, kann eine Sonde und mehrere Steckmodule gleichzeitig betrieben werden. Auf dem 50 x 190 mm großen und entlang der Längsachse schwenkbaren Leuchtdisplay lassen sich bis zu vier Parameter gleichzeitig anzeigen und weiterverarbeiten. Unter "Zubehör" finden Sie alle verfügbaren steckbaren Sonden und Module. Folgende Parameter unterstützt der CA 310: Strömungsgeschwindigkeit, Volumenstrom, Druck/Differenzdruck, Temperatur, rel. Feuchte (Taupunkt, absol. Feuchte, etc...) CO, CO2 und Absolutdruck. Als Kommunikationsmittel stehen 3 Analogausgänge (Strom/Spannung), eine Modbus Schnittstelle (optional, siehe Zubehör) und eine Ethernet Schnittstelle (optional, siehe Zubehör) zur Verfügung. Des Weiteren verfügt der Transmitter über 3 Relais mit 3 Alarmen unabhängig voneinander ansteuerbaren Alarmen.

Vorteile

• für Strömungsmessung / Volumenstrom über Staudruck (über Staurohr, Messkreuz etc.) und Absolutdruck
• für weitere Parameter Temperatur, Feuchte, CO, CO2 über max. 1 extern Sonde
• 4 Messwerte gleichzeitig anzeigen und verarbeiten
• 3 Analogausgänge und 3 Relais-Schaltkontakte
• 3 Eingänge für analoge Signale (optional)
• sehr großes Leuchtdisplay (50 x 190 mm)
• mit Modbus Schnittstelle oder Ethernet-Kommunikation (optional)

Sonden für Serie 310

Der Transimtter verfügt über Anschlüsse für 2 Sonden. Es stehen Ihnen 13 verschiedene Sonden zur Verfügung (siehe Zubehör), die beliebig kombiniert werden können. Von links nach rechts: SVH-14 Ø14 mm Flügelrad, SVH-70 Ø70 mm Flügelrad, SVH-100 Ø100 mm Flügelrad, SVS Hitzdrahtsonde, SVO Omnidirektionale Sonde (für sehr nidrige Luftgeschwindigkeiten von 0 bis 5 m/s, Behaglichkeitssonde), SHSI Edelstahl-Hygrosonde (direkt am Gehäuse), SHDI-150 Edelstahl-Hygrosonde (abgesetzt 150 mm), SHDI-300 Edelstahl-Hygrosonde (abgesetzt 300 mm), SHDP-150 Polycarbonat-Hygrosonde (abgesetzt 150 mm), SHDP-300 Polycarbonat-Hygrosonde (abgesetzt 300 mm), SCCO CO (Kohlenmonoxid) und Temperatursonde, SCO2 CO2 (Kohlendioxid) und Temperatursonde, STD-13 Temperaturfühler Pt 100. Wenn es Ihre Gegebenheit vor Ort verlangen, ist auch eine Sondenkabelverlängerung in 5 und 10 m erhältlich (die Länge der Sondenkabel beträgt 2 m).

Module für Serie 310

Bei der Serie 310 steht Ihnen ein Steckplatz für ein Differenzdruck- oder Absolutdruck-Modul zur Verfügung (siehe Zubehör): SPI2-100 -100 bis +100 Pa, SPI2-500 -500 bis +500 Pa, SPI2-1000 -1000 bis +1000 Pa, SPI2-10000 -10000 bis +10000 Pa, SPI2-ATMO 800 bis 1100 hPa. Diese Module können jeder Zeit selbst getauscht oder ergänzt werden. Wenn Sie den Transmitter mit der SQR/3-Funktion (siehe Zubehör) bestellen, können Sie die Differenzdruckmodule auch zur Strömungsmessung über einen Staudruckgeber verwenden (siehe unten). Optional können Sie das Modul SPI2-100 -100 bis +100 Pa auch mit einer höheren Messauflösung von 0,1 Pa statt 1 Pa bestellen. Die Differenzdruckmodule besitzen einen Anschluss für Thermoelemente, so dass eine Temperaturkompensation der Strömungsmessung vollzogen werden kann. Neben diesen Modulen stehen Ihnen noch weitere zur Verfügung (siehe Zubehör), die Sie beliebig miteinander kombinieren können und die Fähigkeiten Ihres Umformers nochmal deutlich erweitern: CETHE Modul für Ethernet Netzwerk, RS5 Modul RS 485 Modbus Protokoll Ausgang.

Strömungsmessung mit der Serie 310 über Staudruck (Wirkdruck)

Wenn Sie die Umformer der Serie 310 mit einem Differenzdruckmodul und den Umformer selbst mit der SQR/3-Strömungsfunktion bestellen, können Sie mit diesen Geräten hervorragend die Luftgeschwindigkeit und den Volumenstrom z.B. in Lüftungskanäle über den Staudruck messen. Im Zusammenhang mit einem Prandtl Staurohr oder unseren DEBIMO Strömungsmessblenden misst der Transmitter den durch die Strömung verursachten dynamischen Druck. Dieser wird durch die SQR/§ Rechenfunktion (Wurzelfunktion) in einen Luftgeschwindigkeitswert umgerechnet. Die Differenzdruckmodule besitzen einen Anschluss für Thermoelemente, so dass eine Temperaturkompensation der Strömungsmessung vollzogen werden kann. Auf Wunsch rechnet der Differenzdruckgeber auch den Volumenstrom in m³/h aus. Die dazu notwendigen Einstellungen lassen sich bequem per Tastenfeld am Gerät einstellen oder mittels optionaler Parametriersoftware "LCC-S". Das dafür nötige Datenkabel liegt der Software bei. Eine grosse Auswahl an Wirkdruckgebern (Staudruckgeber) finden Sie unter dem Reiter Zubehör.

Technische Eigenschaften

Zollinformationen

Modelle, Eigenschaften

Lieferumfang

• KIMO Multifunktions-Messumformer mit großem Display CA 310
• Montageplatte
• Justierzertifikat

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
