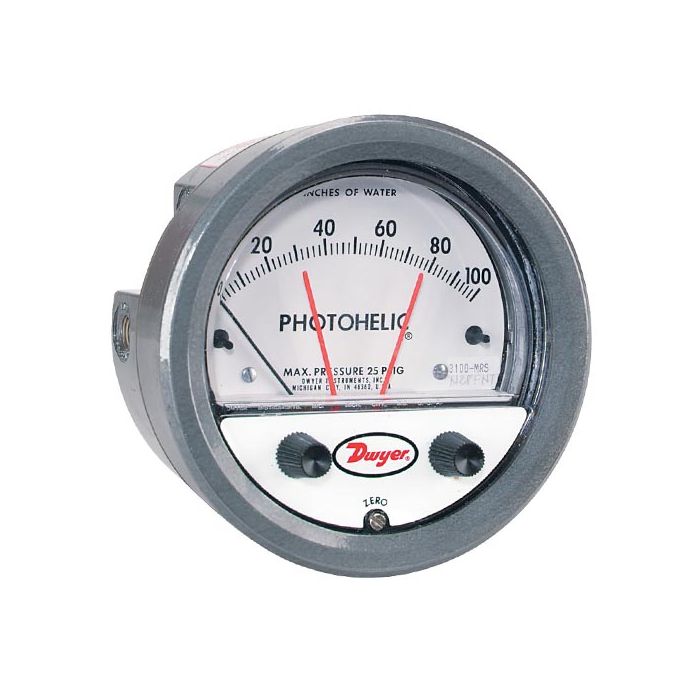

DWYER Differenzdruck Manometer mit 2 Schaltkontakten | Photohelic-3000-MR
DWYER Differenzdruck Manometer mit 2 Schaltkontakten | Photohelic-3000-MR
Das PHOTHELIC misst und überwacht Differenzdrücke, Überdrücke und Unterdrücke. Die Version 3000MR ist mit 2 SPDT-Minirelais ausgestattet (optional auch mit 2 SPST- Halbleiterschalter). Die Grenzwerte werden wie bei der Version A3000 mit den beiden von außen verstellbaren Sollwertzeiger eingestellt. Die Stellungsabtastung der Sollwertzeiger geschieht kontaktlos und photoelektrisch.
Anwendungsgebiete: Die Photohelic Manometer finden Ihre Anwendung dort, wo zusätzlich zur optischen Anzeige auch noch ein akustischer Signalgeber mit automatischer Grenzwertüberwachung notwendig ist.
Vorteile
- für die Differenzdrucküberwachung und Anzeige
- 2 von außen einstellbare Grenzwertkontakte, welche durch rote Zeiger dargestellt werden
- SPDT-Minirelais
- auch für kleinste Differenzdrücke geeignet
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Anzeigegenauigkeit | ± 2% v. Skalenendwert ± 3% bei 0-125 Pa 4% bei 0-60 Pa |
| Wiederholgenauigkeit | ± 1% |
| Max. Systemdruck | 170 kPa Standard 240 kPa MP-Ausführung (Option) 690 kPa HP-Ausführung (Option) |
| Umgebungstemperatur | -8 ... +49°C Standard -29 ... +49°C LT-Ausführung (Option) |
| Druckanschluss | 1/8” NPT |
| Versorgungsspannung | 24 VDC |
| Schaltkontakt | Minirelais SPDT, vergoldeter Wechsler |
| Schaltleistung | 1 A / 30 VDC |
| Elektroanschluss | Steckverbinder, 8-adrige Leitung (45 cm) |
| Gewicht | 0,74 kg |
| Optionen | MEG Aufbau-Gehäuse, IP 65 MRS SPST Halbleiterschalter TAMP versenkte Stellknöpfe |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | USA |
Modelle, Messbereiche
| Modelle | Messbereiche | Art.-Nr. |
| 3000MR-60Pa | 0 - 60 Pa | 002-30.00.060.MR |
| 3000MR-125Pa | 0 - 125 Pa | 002-30.00.125.MR |
| 3000MR-300Pa | 0 - 300 Pa | 002-30.00.300.MR |
| 3000MR-500Pa | 0 - 500 Pa | 002-30.00.500.MR |
| 3000MR-750Pa | 0 - 750 Pa | 002-30.00.750.MR |
| 3000MR-1kPa | 0 - 1k Pa | 002-30.01.000.MR |
| 3000MR-1,5kPa | 0 - 1,5 kPa | 002-30.01.500.MR |
| 3000MR-2kPa | 0 - 2 kPa | 002-30.02.000.MR |
| 3000MR-3kPa | 0 - 3 kPa | 002-30.03.000.MR |
| 3000MR-5kPa | 0 - 5 kPa | 002-30.05.000.MR |
| 3000MR-7,5kPa | 0 - 7,5 kPa | 002-30.07.500.MR |
| 3000MR-10kPa | 0 - 10 kPa | 002-30.10.000.MR |
| 3000MR-12,5kPa | 0 - 12,5 kPa | 002-30.12.500.MR |
| 3000MR-25kPa | 0 - 25 kPa | 002-30.25.000.MR |
| 3300MR-60Pa | 30 - 0 - 30 Pa | 002-33.00.060.MR |
| 3300MR-100Pa | 50 - 0 - 50 Pa | 002-33.00.100.MR |
| 3300MR-500Pa | 250 - 0 - 250 Pa | 002-33.00.500.MR |
| 3300MR-1kPa | 500 - 0 - 500 Pa | 002-33.01.000.MR |
| 3300MR-2kPa | 1 - 0 - 1 kPa | 002-33.02.000.MR |
| 3300MR-3kPa | 2,5 - 0 - 2,5 kPa | 002-33.05.000.MR |
| 3300MR-10kPa | 5 - 0 - 5 kPa | 002-33.10.000.MR |
Lieferumfang
- DWYER Differenzdruck Manometer mit 2 Schaltkontakten Photohelic-3000-MR
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
