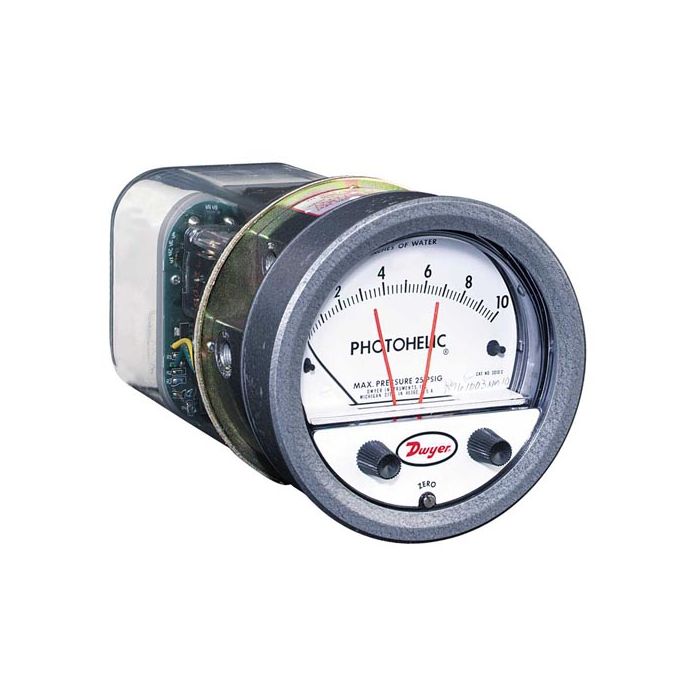

DWYER Differenzdruck Manometer mit 2 Schaltkontakten | Photohelic-A3000
DWYER Differenzdruck Manometer mit 2 Schaltkontakten | Photohelic-A3000
Das PHOTHELIC misst und überwacht Differenzdrücke, Überdrücke und Unterdrücke. Mit den beiden von außen verstellbaren Sollwertzeigern können über den ganzen Messbereich hinweg Schaltpunkte festgelegt werden. Die Stellungsabtastung der Sollwertzeiger geschieht kontaktlos und photoelektrisch. An die beiden Ausgangswechslerkontakte können direkte Alarmgeräte wie Meldeleuchten, Horn oder einphasige Stellantriebe angeschlossen werden. Das PHOTOHELIC ist UL und CSA zugelassen und gewährleistet hohe Betriebssicherheit.
Vorteile
- für die Differenzdrucküberwachung und Anzeige
- 2 von außen einstellbare Grenzwertkontakte, welche durch rote Zeiger dargestellt werden
- hohe Schaltleistung durch Relaiskontakte
- auch für kleinste Differenzdrücke geeignet
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Messgenauigkeit | ± 2% v. Skalenendwert ± 3% bei 0-125 Pa 4% bei 0-60 Pa |
| Max. Systemdruck | 170 kPa Standard 240 kPa MP-Ausführung (Option) 550 kPa HP-Ausführung (Option) |
| Umgebungstemperatur | -8 ... +49°C Standard -29 ... +49°C LT-Ausführung (Option) |
| Druckanschluss | 1/8” NPT |
| Versorgungsspannung | 230 VAC (Option 24 VAC) |
| Schaltkontakt | potentialfreier Wechsler |
| Schaltleistung | 6 A / 230 VAC |
| Elektroanschluss | Schraubklemmen, rückseitig |
| Gewicht | 1,8 kg |
| Optionen | FRVA Frontring aus Edelstahl 1.4301 TAMP versenkte Stellknöpfe |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | USA |
Modelle, Messbereiche
| Modelle | Messbereiche | Art.-Nr. |
| A3000-60Pa | 0 - 60 Pa | 002-30.00.060 |
| A3000-125Pa | 0 - 125 Pa | 002-30.00.125 |
| A3000-250Pa | 0 - 250 Pa | 002-30.00.250 |
| A3000-500Pa | 0 - 500 Pa | 002-30.00.500 |
| A3000-750Pa | 0 - 750 Pa | 002-30.00.750 |
| A3000-1kPa | 0 - 1 kPa | 002-30.01.000 |
| A3000-1,5kPa | 0 - 1,5 kPa | 002-30.01.500 |
| A3000-2kPa | 0 - 2 kPa | 002-30.02.000 |
| A3000-3kP | 0 - 3 kPa | 002-30.03.000 |
| A3000-5kPa | 0 - 5 kPa | 002-30.05.000 |
| A3000-8kPa | 0 - 8 kPa | 002-30.08.000 |
| A3000-10kPa | 0 - 10 kPa | 002-30.10.000 |
| A3000-20kPa | 0 - 20 kPa | 002-30.20.000 |
| A3000-30kPa | 0 - 30 kPa | 002-30.30.000 |
| 4300-50kPa | 0 - 50 kPa | 002-30.50.000 |
| 4300-100kPa | 0 - 100 kPa | 002-31.00.000 |
| 4300-125kPa | 0 - 125 kPa | 002-31.25.000 |
| A3300-60Pa | 30 - 0 -30 Pa | 002-33.00.060 |
| A3300-100Pa | 50 - 0 - 50 Pa | 002-33.00.100 |
| A3300-500Pa | 250 - 0 - 250 Pa | 002-33.00.500 |
| A3300-1000Pa | 500 - 0 - 500 Pa | 002-33.01.000 |
| A3300-2kPa | 1 - 0 - 1 kPa | 002-33.02.000 |
| A3300-5kPa | 2,5 - 0 - 2,5 kPa | 002-33.05.000 |
| A3300-10kPa | 5 - 0 - 5 kPa | 002-33.10.000 |
Lieferumfang
- DWYER Differenzdruck Manometer mit 2 Schaltkontakten Photohelic-A3000
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
