KIMO Wandbündiger Multifunktions-Messumformer | CPE 310

KIMO Wandbündiger Multifunktions-Messumformer | CPE 310

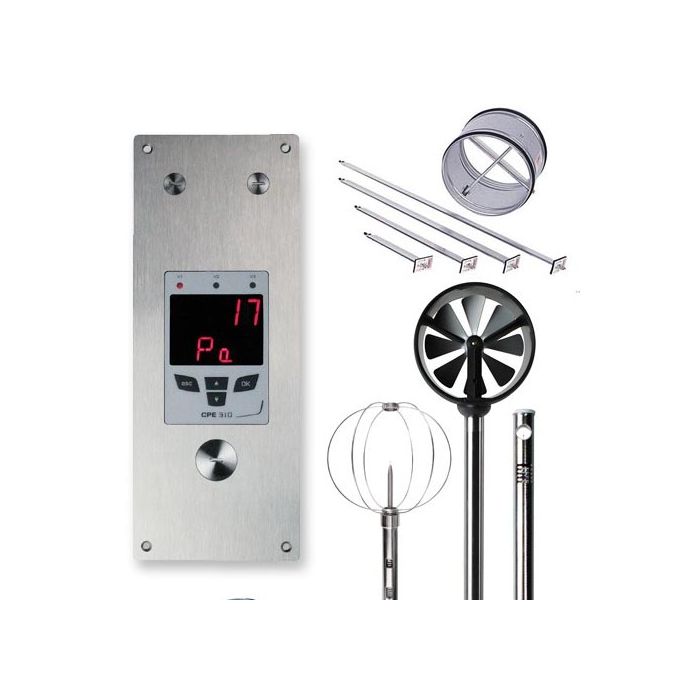

Der CPE 310 ist ein Multifunktionstransmitter für den wandbündigen Einbau und ideal für die Raumdrucküberwachung in der Pharmazie und Laboren (siehe auch unten). Auf der Gehäusefront aus gebürstetem Edelstahl 316 L befindet sich ein 38 x 48 mm großes zweizeiliges LED-Display mit Ziffernhöhe 14 mm auf dem alternierend 1 bis 3 Parametern mit Maßeinheit angezeigt werden können. Darüber hinaus lassen sich an der Front eine Druckkalibrierung, sowie die Parametrierung des Gerätes (optional über eine PC Software mit Anschlusskabel, siehe Zubehör) vornehmen. Das Gerät ermöglicht 3 einstellbare visuelle und akustische Alarme, die ebenfalls an der Front quittiert werden können. Der Transmitter ist wahlweise mit einem Messbereich -100 bis +100 Pa oder -1.000 bis +1.000 Pa erhältlich, wobei für den ersten Sensor optional eine höhere Messauflösung von 0,1 Pa statt 1 Pa (Standard) verfügbar ist. Darüberhinaus läßt sich über ein Adapterkabel eine zusätzliche externe Sonde (siehe unten oder Zubehör) für die Parameter Luftströmung, Temperatur, Feuchte, CO, CO2 anschliessen. Wenn Sie Ihren Umformer mit der SQR/3-Strömungsfunktion bestellen, können Sie mit diesem Gerät auch die Luftgeschwindigkeit und den Volumenstrom z.B. in Lüftungskanäle über den Staudruck messen (siehe unten).

Vorteile

• für die Raumdrucküberwachung von Reinräumen und Laboren (-100 bis +100 Pa, -1.000 bis +1.000 Pa)
• für weitere Parameter Temperatur, Feuchte, CO, CO2 über max. 1 extern Sonde
• Strömungsmessung / Volumenstrom über Staudruck (über Staurohr, Messkreuz etc.) möglich
• hochwertige Edelstahlfront, alternierendes LED-Display für 1 bis 3 Parameter
• langzeitstabiler, austauschbarer Drucksensor mit Autokalibriersystem
• 3 visuelle und akustische Alarme einstellbar
• 3 Analogausgänge 0-5/10 V oder 0/4-20 mA, Option: MODBUS- oder Ethernet-Schnittstelle
• Kalibrierung, Parametrierung und Quittierung von Alarm an Gerätefront

Raumdrucküberwachung mit dem CPE 310

Der wandbündige Multifunktionstransmitter CPE 310 ist speziell für die Überwachung und Regelung der klimatischen Bedingungen in Reinräumen, Labore und/oder im Pharmabereich entwickelt. Der wandbündige Messumformer mit Edelstahlfront misst nicht nur den Raumdruck in Messbereichen ab 0...± 10 Pa. Der Sensor mit einem Messbereich von -100 bis +100 Pa ist optional mit einer höheren Messauflösung von 0,1 Pa statt 1 Pa (Standard) erhältlich. Die CPE310 Transmitter haben eine Temperaturkompensation im Bereich 0 bis + 50°C, sowie eine automatische Selbstkalibrierung des Nullpunktes um eine exzellente Langzeitstabilität zu gewährleisten, gepaart mit einer hervorragenden Messgenauigkeit. Durch ebenwandigen Einbau lässt sich das Gerät platzsparend in die z.B. Reinraumwandung einbauen. Bei Messungen unter sehr turbulenten Druckverhältnissen können sich sprunghafte Messwertschwankungen ergeben. Der einstellbare Koeffizient (von 0 bis 9) ermöglicht eine Messwertintegration über Mittelwerte. Das hilft Messwertspitzen zu vermeiden und sorgt für stabile Messergebnisse.

Sonden für Serie 310

Der Transimtter verfügt über einen Anschluss für eine externe Sonde. Zum Anschluss dieser Sonden benötigen Sie das Adapterkabel CA-CPE (siehe Zubehör). Es stehen Ihnen 13 verschiedene Sonden zur Verfügung (siehe Zubehör). Von links nach rechts: SVH-14 Ø14 mm Flügelrad, SVH-70 Ø70 mm Flügelrad, SVH-100 Ø100 mm Flügelrad, SVS Hitzdrahtsonde, SVO Omnidirektionale Sonde (für sehr nidrige Luftgeschwindigkeiten von 0 bis 5 m/s, Behaglichkeitssonde), SHSI Edelstahl-Hygrosonde (direkt am Gehäuse), SHDI-150 Edelstahl-Hygrosonde (abgesetzt 150 mm), SHDI-300 Edelstahl-Hygrosonde (abgesetzt 300 mm), SHDP-150 Polycarbonat-Hygrosonde (abgesetzt 150 mm), SHDP-300 Polycarbonat-Hygrosonde (abgesetzt 300 mm), SCCO CO (Kohlenmonoxid) und Temperatursonde, SCO2 CO2 (Kohlendioxid) und Temperatursonde, STD-13 Temperaturfühler Pt 100. Wenn es Ihre Gegebenheit vor Ort verlangen, ist auch eine Sondenkabelverlängerung in 5 und 10 m erhältlich (die Länge der Sondenkabel beträgt 2 m).

Module für Serie 310

Für den CPE 310 stehen Ihnen optionale Module zur Verfügung (siehe Zubehör), die Sie einzeln oder beide verbauen lassen können und die Fähigkeiten Ihres Umformers nochmal deutlich erweitern: CETHE Modul für Ethernet Netzwerk, RS5 Modul RS 485 Modbus Protokoll Ausgang.

Strömungsmessung mit der Serie 310 über Staudruck (Wirkdruck)

Wenn Sie Ihren Umformer CPE 310 mit der SQR/3-Strömungsfunktion bestellen, können Sie mit diesem Gerät auch die Luftgeschwindigkeit und den Volumenstrom z.B. in Lüftungskanäle über den Staudruck messen. Im Zusammenhang mit einem Prandtl Staurohr oder unseren DEBIMO Strömungsmessblenden misst der Transmitter den durch die Strömung verursachten dynamischen Druck. Dieser wird durch die SQR/§ Rechenfunktion (Wurzelfunktion) in einen Luftgeschwindigkeitswert umgerechnet. Auf Wunsch rechnet der Differenzdruckgeber auch den Volumenstrom in m³/h aus. Die dazu notwendigen Einstellungen lassen sich bequem per Tastenfeld am Gerät einstellen oder mittels optionaler Parametriersoftware "LCC-S". Das dafür nötige Datenkabel liegt der Software bei. Eine grosse Auswahl an Wirkdruckgebern (Staudruckgeber) finden Sie unter dem Reiter Zubehör. Sollten Sie eine solche Messung einen höheren Messbereich als 1000 Pa benötigen, sprechen Sie uns bitte an. Wir helfen Ihnen gern.

Technische Eigenschaften

Zollinformationen

Modelle, Messbereiche

Lieferumfang

• KIMO Wandbündiger Multifunktions-Messumformer CPE 310
• Justierzertifikat

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
