Stecksystemschlauch 8,0 (AD) x 1,0 mm, blau | EMSTK-6010B

Stecksystemschlauch 8,0 (AD) x 1,0 mm, blau | EMSTK-6010B

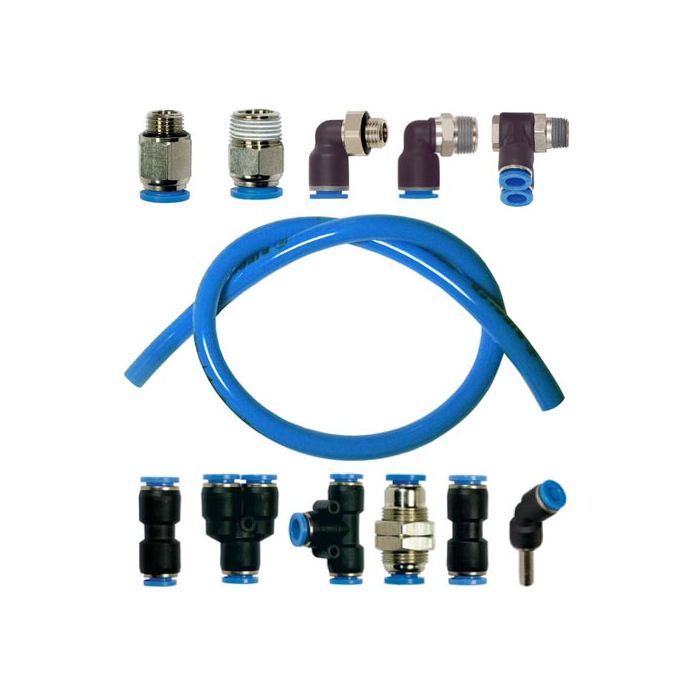

Mit dem Schlauch-Stecksystem Serie EMSTK werden auch komplexe Verschlauchungen zum Kinderspiel. Am Messgerät werden die passenden Schlauch-Anschlußverschraubungen mit erhältlichen Gewinden G1/8, G1/4, G3/8, R1/8, R1/4 und R3/8 angeschraubt, in welche der Stecksystemschlauch einfach eingesteckt wird. Danach geht es mit dem Zusammenstecken weiter, wofür gerade, T-förmige, Y-förmige Verbinder, sowie Schottverbinder zur Auswahl stehen. Ferner lassen sich auch über 45°-Steckverbinder mit Stecknippel Schlauch- bzw. Rohrsysteme einbinden, die selbst nicht für das Stecksystem geeignet sind. Ein Reduzierstück ermöglicht es, zwischen den Stecksystemschläuchen mit 6 mm bzw. 8 mm Außendurchmesser zu wechseln (siehe jeweils Reiter Zubehör).

Die Schlauch-Anschlußverschraubungen mit dem Gewinde G1/8 sind passend zu den bei uns erhältlichen DWYER Magnehelic, DWYER Druckschaltern, DWYER Durchflussmessern und KIMO Flüssigkeitsmanometern.

Polyurethanschläuche zeichnen sich durch eine sehr hohe Flexibilität und einen damit verbundenen engen Biegeradius in einem weiten Temperaturbereich aus. Sie sind noch flexibler als LD-PE Schläuche und haben eine hohe Abriebfestigkeit, sehr gute Kälteflexibilität, eine geringe bleibende Verformung nach Langzeitbelastung, gute Beständigkeit gegen die meisten Öle, Fette, aliphatischen Kohlenwasserstoffe und Sauerstoff. Typische Anwendungsgebiete sind pneumatische oder hydraulische (Minihydraulik) Leitungen, Maschinenbau, Motorenbau, Messtechnik und Regeltechnik.

Vorteile

• genial einfaches Schlauch-Stecksystem
• erhältliche Anschlußverschraubungen mit Gewinden G1/8, G1/4, G3/8, R1/8, R1/4, R3/8
• erhältliche Schlauchverbinder gerade, T-förmig, Y-förmig etc.
• Anschluß G1/8 passend zu allen DWYER Magnehelic und DWYER Druckschaltern, sowie zu vielen DWYER Durchflussmessern und KIMO Flüssigkeitsmanometern
• Material Polyurethan (PUR)
• Temperaturbereich -20 °C bis 60 °C
• max. Betriebsdruck 10 bar

Genial einfach - das Steckschlauchsystem EMSTK

Simpler geht es nicht - einfach den die blaue Kappe am jeweiligen Verbindungsstück zurückziehen (2), den Schlauch einstecken (3), Kappe loslassen (4) - fertig! Schneller und problemloser lassen sich auch komplexe Verschlauchungen nicht realisieren. Unser Stecksystemschläuche EMSTK sind mit 6 mm bzw. 8 mm Außendurchmesser jeweils in den Farben blau oder schwarz erhältlich. Zur Einbindung Ihres Druckmessgerätes stehen Verschraubungen mit Gewinden M5, G1/8, G1/4, G3/8, R1/8, R1/4 und R3/8 zur Auswahl, an die dann der Schlauch eingesteckt wird. Ferner können mit Verbindern in gerader Form, als T-Stück und Y-Stück Weiterleitungen und Verzweigungen umgesetzt werden. Mit dem geraden Reduzierstück kann nach Belieben zwischen Schlauchaußendurchmesser 6 mm und 8 mm gewechselt werden. Zur Einbindung systemfremder Schläuche gibt es entsprechende Übergangsstücke mit Stecknippeln.

Sämtliche Systemkomponenten finden Sie unter dem Reiter Zubehör oder auch in dem verlinkten Dokument Systemuebersicht Schlauchstecksystem EMSTK.pdf unter dem Reiter Downloads.

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• Stecksystemschlauch 8,0 (AD) x 1,0 mm, blau EMSTK-6010B
