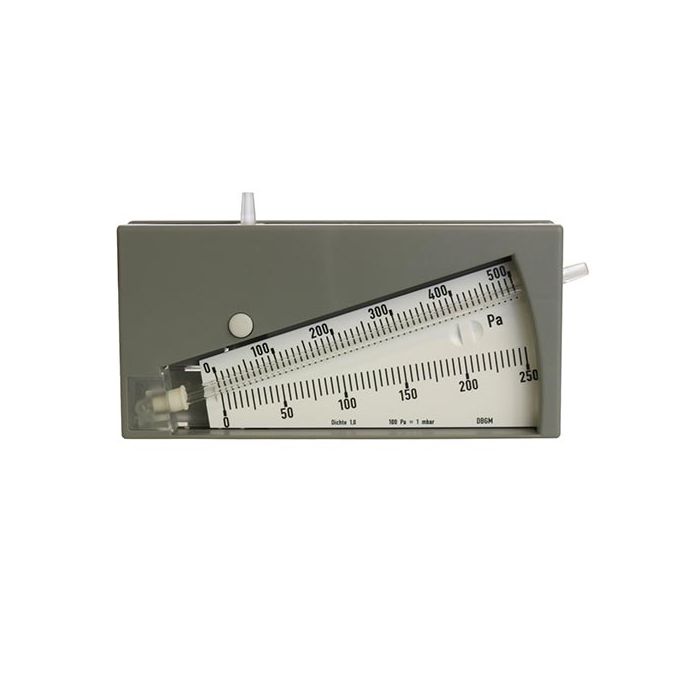

Schrägrohrmanometer mit verstellbarer Skala | Serie 7030/7040
Schrägrohrmanometer mit verstellbarer Skala | Serie 7030/7040
Die Gehäuse sind aus schlagfestem grauen ABS Kunststoff. Das Messrohr ist aus Acrylglas. Die Messbereiche lassen sich durch Verstellen des Messrohres verändern. Das Modell 7040 ist mit einem optischen Stellkontakt ausgestattet. Sobald die Messflüssigkeit die optische Lichtschranke passiert, schaltet ein potentialfreier Wechslerschaltkontakt. Der Schaltpunkt lässt sich durch Verschieben des Coursers einstellen. Die Schrägrohrmanometer 7040 – 41, 42 sind nur für trockene Innenraumanwendung ausgelegt ( IP20 ). Bei Kondensatbildung oder Wassereintritt, muss das Gerät in einem Schutzgehäuse mit der Schutzklasse IP 65 eingebaut werden. Die Modelle 7030/7040 werden komplett mit Zubehör ausgeliefert.
Vorteile
- für die Differenzdruck-Messung
- 0-250 Pa/0-500 Pa, 0-500 Pa/0-1600 Pa oder 0-250 Pa/4-20 m/s
- mit verstellbarer Flüssigkeitssäule
- mit oder ohne optischen Stellkontakt
- Option: Schutzgehäuse für Freiluftmontage IP65
Technische Eigenschaften
| Genauigkeit | ± 1 Teilstrich bei 20°C |
| Temperaturbereich | -20 ... +70°C |
| Messflüssigkeit | blau, Dichte 1.00 (schwer verdunstend) |
| Druckanschluss | Schlauch Ø 6 mm (ID.) x 1,5 mm |
| Libelle | zur Einjustierung, verdeckt eingebaut |
| Abmessungen | 230 x 113 x 37 mm |
| Speisung | 230 V AC, 24 V AC/DC (Option) |
| Relais | potentialfreier Wechsler |
| Schaltzustand | wird durch Leuchtdiode angezeigt (rot) |
| Schaltleistung | 8 Al 250 V |
| Schaltverzögerung | "EIN" ca. 60 s, "AUS" ca. 10 s |
| Schutzisolation | nach VDI 0100, VDE 0110 |
Zollinformationen
| Zolltarif-Nr. | 9026 2090 |
| Ursprungsland | Deutschland |
Modelle, Messbereich und Abmessungen
| Modelle | Messbereich und Abmessungen | Art.-Nr., GTIN / EAN Code |
| 7030 | 0-250 Pa / 0-500 Pa, 230 x 113 x 37 mm | 004-7030, 4262411681407 |
| 7031 | 0-500 Pa / 0-1600 Pa, 230 x 113 x 37 mm | 004-7031, 4262411681414 |
| 7032 | 0-250 Pa / 4-20 m/s, 230 x 113 x 37 mm | 004-7032 |
| 7040 mit optischem Schaltkontakt | 0-250 Pa / 0-500 Pa, 230 x 113 x 37 mm | 004-7040, 4262411681421 |
| 7041 mit optischem Schaltkontakt | 0-500 Pa / 0-1600 Pa, 230 x 113 x 37 mm | 004-7041 |
| 7042 mit optischem Schaltkontakt | 0-250 Pa / 4-20 m/s, 230 x 113 x 37 mm | 004-7042 |
Lieferumfang
- Schrägrohrmanometer mit verstellbarer Skala Serie 7030/7040
- 50 ml Messflüssigkeit
- 2 m PVC-Schlauch
- 2 Winkelanschlussrohre
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt Schraegrohrmanometer Serie 7030-7040
