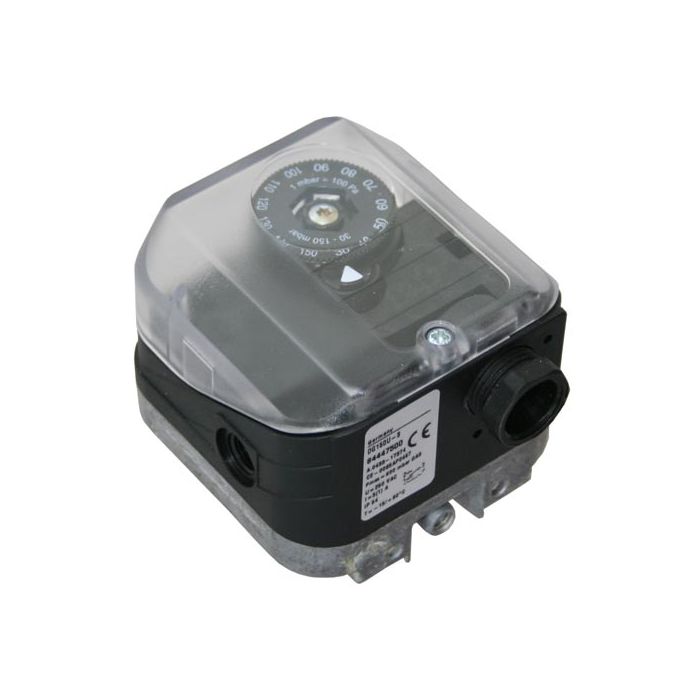

Differenzdruckschalter | Serie DG-U
Differenzdruckschalter | Serie DG-U
Der Differenzdruckschalter DGU ist einsetzbar als Über-, Unter- und Differenzdruckwächter für Luft und nichtaggressive Gase. Der Schaltpunkt kann leicht und zeitsparend an einem Einstellrad mit Skala ohne Verwendung eines Manometer eingestellt werden. EG-Baumuster geprüft und zertifiziert nach Gasgeräterichtlinie 90/396/EWG in Verbindung mit EN 1854.
Vorteile
- für die Differenzdrucküberwachung
- Schaltpunkt über ein Stellrad stufenlos einstellbar
- höchste Qualität - Made in Germany
Technische Eigenschaften
| Medium | Gas, Luft und Rauchgas |
| Druckanschluss | Überdruck R 1/4” (unten oder seitlich), Unterdruck R 1/8” (unten oder seitlich) |
| Elektr. Anschluss | an Schraubklemmen über Kabelführung PG 11 |
| Schaltleistung | 5 A bei 250 VAC |
| Betriebsdruck | max. 600 mbar |
| Betriebstemperatur | -15 ... +80°C |
| Gehäuse | Kunststoff, IP 54 (Option: IP 65) |
| Gehäuseunterteil | Alu-Druckguss |
| Membrane | NBR |
| Abmessungen | 76 x 76 x 70 mm |
| Gewicht | 300 g |
| Option | Goldkontakte für EExi-Anwendungen |
Zollinformationen
| Zolltarif-Nr. | 9026 2090 |
| Ursprungsland | Deutschland |
Modelle, Einstellbereich, Schaltdifferenz
| Modelle | Einstellbereich, Schaltdifferenz | Art.-Nr. |
| DG 6U | 0,4 - 6 mbar, 0,2 - 0,3 mbar | 015-8444.7250 |
| DG 10U | 1 - 10 mbar, 0,25 - 0,4 mbar | 015-8444.7300 |
| DG 50U | 2,5 - 50 mbar, 0,6 - 1,5 mbar | 015-8444.7350 |
| DG 100U | 30 - 150 mbar, 2,5 - 6 mbar | 015-8444.7400 |
| DG 500U | 100 - 500 mbar, 8 - 30 mbar | 015-8444.7450 |
Lieferumfang
- Differenzdruckschalter Serie DG-U
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt Druckschalter DG-U
