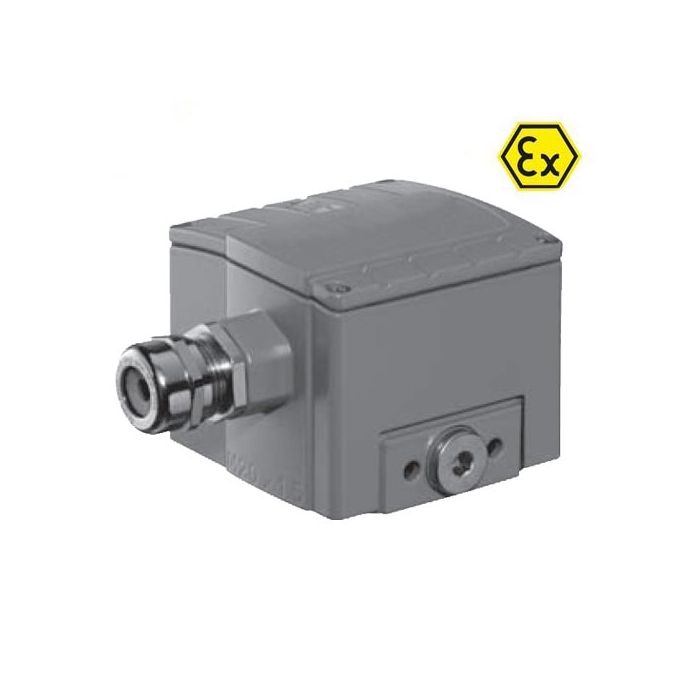

EX-geschützter Differenzdruckschalter | Serie EM-GGW
EX-geschützter Differenzdruckschalter | Serie EM-GGW
Die Differenzdruck-Schalter der Serie EM-GGW sind zugelassen für ATEX-Anforderungen II3GD [EEx nC] IIB T75°C. Einsetzbar als Über-, Unter- und Differenzdruckwächter für Luft, Rauch, Abgase, Methangase und Gase der Gasfamilie 1, 2, 3 und sonstige neutrale gasförmige Medien. Der Differenzdruckwächter GGW… A4 ist ein einstellbarer Gas-Differenzdruckwächter nach EN 1854 für Feuerungsanlagen. Er ist geeignet zum Ein-, Aus- oder Umschalten eines Stromkreises bei sich änderndem Druck-Istwert zum eingestellten Sollwert. Der Sollwert (Schaltpunkt) wird an einem Einstellrad mit Skala eingestellt. Serienmäßig im Metallgehäuse integrierter Meßstutzen. Anwendung: Differenzdrucküberwachung in der Feuerungs-, Lüftungs- und Klimatechnik. Differenzdruckwächter: Geeignet für Gase der Gasfamilien 1,2,3 und sonstige neutrale gasförmige Medien, sowie Luft, Rauch- und Abgase. Buntmetallfrei, geeignet für Gase bis max. 0,1 vol. % H2S, trocken. Funktion: Differenzdruckwächter im Über- und Unterdruckbereich. Der Differenzdruck wirkt über die Membrane gegen die Kraft der Einstellfeder auf den Mikroschalter. Der Druckwächter arbeitet ohne Hilfsenergie. Geräteauswahl: Ist der geringere Druck [G 1/8 (-)] ein Überdruck gegenüber der Atmosphäre muß die Type GGW…A4 verwendet werden. Ist der geringere Druck [G 1/8 (-)] ein Unterdruck gegenüber der Atmosphäre muß die Type GGW…A4-U verwendet werden.
Vorteile
- für die Differenzdrucküberwachung
- für Zone 2 und 22
- für Überdruck- oder Unterdruckmessung
- wetterfestes Alu-Druckgussgehäuse IP65
Überdruckwächter GGW…A4, Druckanschluß G 1/4 (+)
Einfach wirkender Druckwächter im Überdruckbereich. Das Schaltwerk spricht auf Überdruck an, der beim Über- bzw. Unterschreiten des eingestellten Sollwertes einen Stromkreis ein- bzw. aus- oder umschaltet. Der Druckanschluß G 1/8 darf nicht verschlossen werden.
Unterdruckwächter GGW…A4-U, Druckanschluß G 1/8 (-)
Einfach wirkender Druckwächter im Überdruckbereich. Das Schaltwerk spricht auf Unterdruck an, der beim Über- bzw. Unterschreiten des eingestellten Sollwertes einen Stromkreis ein- bzw. aus- oder umschaltet. Der Druckanschluß G 1/4 (+) darf nicht verschlossen werden.
Technische Eigenschaften
| ATEX | ll3GD |
| ATEX-Gruppe | ll |
| ATEX-Kategorie | 3 |
| Atmosphäre | Gas (G) und Staub (D) |
| Max. Oberflächentemperatur | +75°C |
| Zündschutzart | EEx nC (umschlossene Schalteinrichtung - beherrscht eine Explosion im Inneren und löscht die Flamme) |
| Max. Betriebsdruck | 500 mbar (50kPa) |
| Druckanschluß | P+: mittig Gehäuseunterseite, G 1/4- Innengewinde nachISO 228: Gas oder LuftP+: seitlich an Gehäuse mit Verschlußschraube G 1/4: Gas oder LuftP-: seitlich an Gehäuseunterseite, G 1/8- Innengewindenach ISO 228: Gas oder Luft |
| Temperaturbereich | Umgebungstemperatur:-15 °C bis +70 °C Mediumstemperatur:-15 °C bis +70 °C Lagertemperatur:-30 °C bis +80 °C |
| Werkstoffe | Gehäuse-Unterteil: Aluminiumdruckguß, Schalterteil:Polycarbonat, Membrane: NBR, Haube:Zinkdruckguß, pulverbeschichtet, Schaltkontakt:Standard: Ag vergoldet (Au), geeignet für DDC-Anwendungen: DC 24V; 0,02 A |
| Schaltspannung | Au-Kontakt: DC min. 5V max. 24V |
| Nennstrom | Au-Kontakt: DC 20 mA |
| Schaltstrom | Au-Kontakt: DC min. 5 mA max. 20 mA |
| Elektrischer Anschluß | an Schraubklemmen über Kabeleinführung, ATEX M20x1,5 Leitungsdurchmesser 5 mm - 10 mm |
| Schutzart | IP 65 nach IEC 529 (EN 60529) |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | Deutschland |
Modelle, Funktion, Einstellbereich [mbar], Schaltdifferenz [mbar]
| Modelle | Funktion, Einstellbereich [mbar], Schaltdifferenz [mbar] | Art.-Nr. |
| EM-GGW 3A4/2X | Überdruckmessung, 0,4 ... 3, < 0,3 | 006-245810 |
| EM-GGW 10A4/2X | Überdruckmessung, 1 ... 10, < 0,5 | 006-248694 |
| EM-GGW 50A4/2X | Überdruckmessung, 2,5 ... 50, < 1 | 006-245811 |
| EM-GGW 150A4/2X | Überdruckmessung, 30 ... 150, < 3 | 006-248695 |
| EM-GGW 3A4-U/2X | Unterdruckmessung, -0,4 ... -3, < 0,3 | 006-248390 |
| EM-GGW 10A4-U/2X | Unterdruckmessung, -1 ... -10, < 0,5 | 006-248391 |
| EM-GGW 50A4-U/2X | Unterdruckmessung, -2,5 ... -50, < 1 | 006-246180 |
| EM-GGW 150A4-U/2X | Unterdruckmessung, -30 ... -150, < 3 | 006-248392 |
Lieferumfang
- EX-geschützter Differenzdruckschalter - Serie EM-GGW
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Deklaration EMGGW
