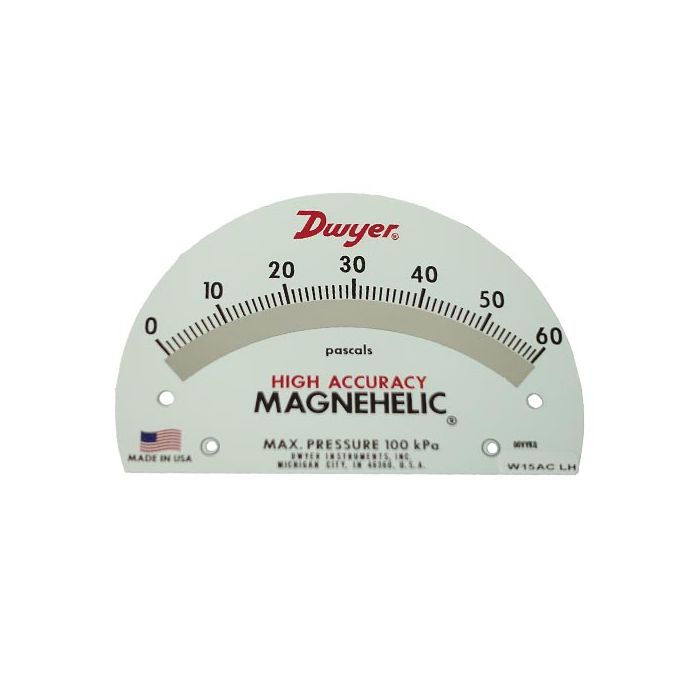

Option: Spiegelskala für Magnehelic / Photohelic | MAG-SPG

Option: Spiegelskala für Magnehelic / Photohelic | MAG-SPG

Optionale Spiegelskala zur Vermeidung von Parallaxenfehler (falsches Ablesen der Skala) für Dwyer Magnehelic und Photohelic. Da ein mechanischer Zeiger über der zugehörigen Skale etwas erhöht ist, sieht man ihn je nach Blickrichtung über unterschiedlichen Positionen der Skala. Das Anbringen eines Spiegels, also eine Spiegelskala, ist eine Einrichtung in Zeigermessgeräten wie dem Magnehelic Differenzdruckmanometer, die eine Messabweichung durch schrägen Blick auf die Skale verhindert.

Vorteile

• zur Vermeidung von Parallaxenfehler (falsches Ablesen der Skala)
• für Dwyer Magnehelic und Photohelic
• inklusive Montage bei gleichzeitiger Bestellung von Magnehelic / Photohelic

Bei dieser Option wird parallel zur Skalenfläche bei den Strichmarkierungen eine Spiegelfläche angebracht. Zum Ablesen muss man seinen Kopf so halten, dass sich der Zeiger selbst und sein Spiegelbild in der Spiegelskala exakt überdecken. Dann ist sichergestellt, dass man mit dem Auge senkrecht auf die Skale sieht und kein Parallaxenfehler entsteht. Die Abbildung zeigt den Fall, dass schräg auf den Zeiger geblickt wird: Man sieht einen Abstand zwischen dem Zeiger und seinem Spiegelbild. Entsprechend ist auch die Ablesung auf der Skala inkorrekt. Mit dem Spiegel lässt sich ein Ablesefehler also verhindern.

Modelle

Lieferumfang

• Spiegelskala für Magnehelic / Photohelic MAG-SPG
• inklusive Montage bei gleichzeitiger Bestellung von Magnehelic oder Photohelic
