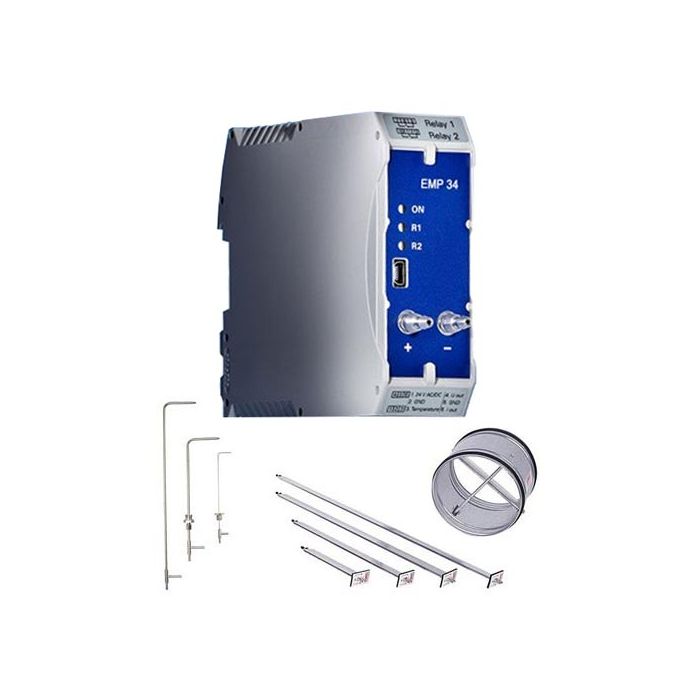

Staudruckumformer für P-/T-kompensierten Volumenstrom | EMP 34
Staudruckumformer für P-/T-kompensierten Volumenstrom | EMP 34
Der Staudruck-Strömungsmessumfomer EMP 34 eignet sich besonders zur Strömungsgeschwindigkeits, bzw. Volumenstrommessung mittels eines Staurohrs, Messblende oder Staudruck-Messkreuz. Dank der P/T-Kompensation ist die Strömungsmessung immer präzise und genau, ganz gleich bei welcher Temperatur und bei welchem statischen Druck. Die Messbereiche sind im Bereich von 10 .. 100 % skalierbar. Zwei optionale Schaltkontakte ermöglichen den Anschluss von optischen oder akustischen Alarmgebern bei Über- oder Unterschreiten von Grenzwerten. Der Messumformer kann über eine USB-Schnittstelle mit einer Software einfach konfiguriert werden. Eine wählbare Zeitkonstante erlaubt eine optimale Anpassung des Messumformers an die Druckverhältnisse und gewährleistet somit ein stabiles Ausgangssignal. Der EMP 34 eignet sich optimal zur platzsparenden Hutschienenmontage.
Vorteile
- für Strömungsgeschwindigkeit / Volumenstrom
- Luftzähler für Luftverbrauchsmessungen
- für Hutschienen-Montage
- hohe Genauigkeit
- Langzeitstabilität durch automatischen Nullpunktabgleich
- Konfiguration Messbereich, Analogausgang, Zeitkonstanten, Einheiten
- Option USB-Schnittstelle (kostenlose Parametriersoftware)
- Option Schaltkontakte mit einstellbaren Schaltschwellen
Technische Eigenschaften
| Messunsicherheit | (0,3 Pa Messunsicherheit der Referenz) ±0,2% oder ±0,5% vom skalierten Bereich (40..100% v.E.) (mind. 0,3 Pa) |
| Temperaturkoeffizient Spanne | 0,03%v.E./K (10..50°C) |
| Temperaturkoeffizient Nullpunkt | ±0% (zyklische Nullpunktkorrektur) |
| Max. Systemdruck/Überlastbarkeit | 400 kPa bei Messbereichen ≥ 2,5 kPa 200-fach bei Messbereichen < 2,5 kPa |
| Medium | Luft, alle nichtaggressiven Gase |
| Ansprechzeit des Sensors | 25 ms |
| Zeitkonstanten | 25 ms..60 s (einstellbar) |
| Arbeitstemperatur | 10...50°C |
| Lagertemperatur | -10...70°C |
| Leistungsaufnahme | ca. 6 VA |
| Gewicht | ca. 450 g |
| Anschlüsse | Schraubklemmen (Anschlussvermögen 0,25..2,5 mm2) |
| USB Schnittstelle | USB 2.0 Full-Speed Slave (Mini USB) |
| Druckanschlüsse | für Schlauch nW 4...6 mm |
| Schutzart | IP20 |
| Prüfungen | CE, GOST |
| Messbereich Absolutdruck | 200 kPa (für P-/T-kompensierten Volumenstrom, optional) |
| Genauigkeit Absolutdruck | ±2,0% v.E. (für P-/T-kompensierten Volumenstrom, optional) |
| Temperatureingang | 4..20 mA, Ri = 130 Ω (für P-/T-kompensierten Volumenstrom, optional) |
| Temperaturbereich | frei skalierbar (für P-/T-kompensierten Volumenstrom, optional) |
| Versorgung | 24 VAC/DC ±10% |
Zollinformationen
| Zolltarif-Nr. | 9026 2020 |
| Ursprungsland | Deutschland |
Modelle, Messbereiche
| Modelle | Messbereiche | Art.-Nr. |
| Staudruck-Strömungsmessumformer für P-/T-kompensierten Volumenstrom EMP 34 | 10/50/100/250/500 Pa 1/2,5/5/10/20/50/100 kPa frei skalierbar von 10..100% innerhalb eines Messbereiches |
137-EMP34 |
Lieferumfang
- Staudruckumformer für P-/T-kompensierten Volumenstrom EMP 34
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt EMP34 Luftmengenzähler
