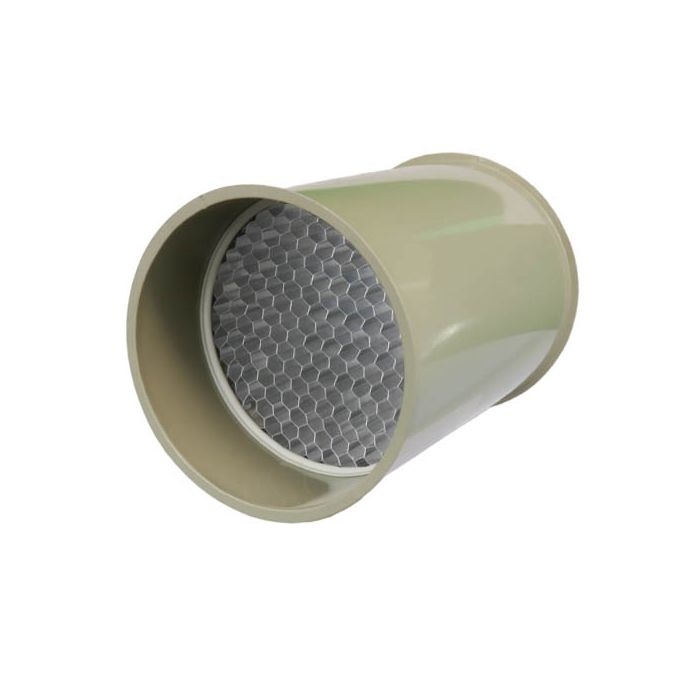

Strömungsgleichrichter im Rohr kompatibel zu JACOB | EMGL-JC

Strömungsgleichrichter im Rohr kompatibel zu JACOB | EMGL-JC

Unsere Strömungsgleichrichter Serie EMGL-JC im Rohr kompatibel zum JACOB-Rohrsystem dienen dem Gleichrichten von Luftströmungsprofilen mit dem Ziel, genauere und reproduzierbare Messergebnisse hinsichtlich Luftgeschwindigkeit und Volumenstrom zu erhalten. Dank des Strömungsgleichrichters benötigen sie im Luftkanal lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D. Ohne den Strömungsgleichrichter benötigen sie eine wesentlich höhere Beruhigungsstrecke, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet. Dies ermöglicht ein sauberes Strömungssignal auch unter widrigen Bedingungen. Die Strömungsgleichrichter erhalten Sie fertig verbaut im Rohr kompatibel zum Jacob-Rohrsystem. Sie können vor Ort einfach, schnell und problemlos verbaut werden. Die Rohre gibt es in verschiedensten Materialausführungen wie Ausführung wie Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt, (auch Kunststoff PPs grau) und verschiedenen Wandstärken von 1 mm, 1,5 mm, 2 mm. Neben den Standarddurchmessern DN 100 mm, 120 mm, 150 mm, 200 mm, 250 mm, 315 mm, 400 mm, 450 mm, 500 mm, 560 und 630 mm sind auch größere Durchmesser und alle Zwischengrößen erhältlich.

Vorteile

• zur Glättung des Luftströmungsprofil in Rohrleitungen wie z.B. Lüftungskanälen
• ideal zum Gleichrichten des Luftströmunsprofils vor Strömungsmesseinrichtungen
• sorgt für ein gutes, reproduzierbares Strömungsmesssignal
• Ausführung in Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt, (auch Kunststoff PPs grau) und verschiedenen Wandstärken
• fertig verbaut im Rohr kompatibel zu JACOB
• in allen Durchmessern erhältlich

Glättung turbulenter Luftströmungen über einen Luftströmungsgleichrichter

Luftströmungsgleichrichter eignen sich hervorragend zum Gleichrichten von Luftströmungsprofilen, vor allem bei turbulenten Strömungen. Vor Strömungsmesseinrichtungen sollte man einen Gleichrichter verbauen, um ein sauberes und reproduzierbares Messsignal zu gewährleisten. Dank des Strömungsgleichrichters benötigen sie lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet.

Technische Eigenschaften

Zollinformationen

Modelle

Typ	Beschreibung	Bezeichnung					Abbildung
330	Rohrstück mit Gleichrichter	EMGL-JC

Lieferumfang

• Strömungsgleichrichter im Rohr kompatibel zu JACOB EMGL-JC
• alles fertig montiert

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
