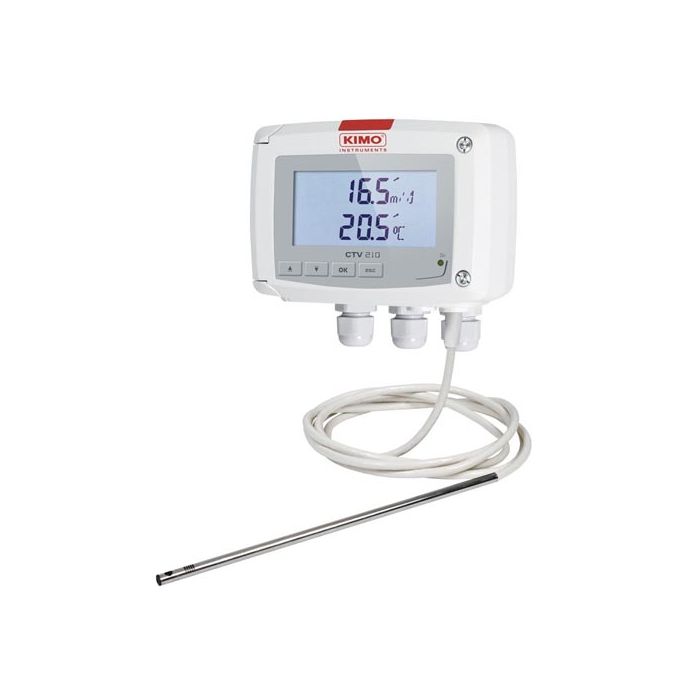

KIMO Messumformer für Luftgeschwindigkeit, Volumenstrom, Temperatur | CTV 210-R

Der thermische Strömungssensor CTV 210-R von KIMO-Instruments ist ein Strömungstransmitter (Thermoelektrisches Anemometer ) für höchste Ansprüche. Das Messprinzip funktioniert über ein thermischen Hitzdraht-Strömungssensor. Dieses Messprinzip basiert auf dem physikalischen Effekt, dass strömende Luft dem Hitzdraht Wärmeenergie entzieht. Die Abkühlung der Hitzdrahtsonde (Sensorspitze) durch die strömende Luft wird elektrisch erfasst und in ein Strömungssignal umgewandelt. Dieses Messprinzp zeichnet sich vor allem darin aus, dass es hochgenau ist. Neben der Strömungsgeschwindigkeit misst das CTV 210-R auch den Volumenstrom (Luftmenge) und die Temperatur. 2 Analogaugänge stehen zur Verfügung, welche frei parametriert werden können. Es lassen sich also 2 Messwerte (z.B. Volumenstrom und Temperatur) als Analogsignale weiterverarbeiten. Die Signalausgänge können als 0-10 V Spannungssignal oder als 4-20 mA Stromsignal genutzt werden. Falls Sie für den Sensor eines bereits vorhandenes Gerätes eine Quetschverschraubung benötigen, empfehlen wir die Verschraubung RCT-9-12 (siehe Reiter "Zubehör").

Vorteile

für die Anzeige und Ausgabe von Strömungsgeschwindigkeit, Volumenstrom, Temperatur
mit zwei Analogausgängen 0-5/10 V oder 0/4-20 mA
mit zwei Schaltrelais
einstellbare Bereiche von 0 bis 30 m/s
einstellbare Bereiche von 0 bis +50 °C in Temperatur
mit oder ohne 2-zeiligem Display

Technische Eigenschaften

Messbereich Temperatur	von 0 bis +50 °C
Einheiten Temperatur	°C / °F
Genauigkeit Temperatur	±0.3 % v. Messwert ±0.25 °C
Reaktionszeit Temperatur	T90 = 0.9 Sekunden für Vair = 1 m/s
Auflösung Temperatur	0.1 °C / 0.1 °F
Sensor Temperatur	Pt100 1/3 nach DIN IEC751
Messbereich Strömung	von 0 bis 30 m/s
Einheiten Strömung	m/s, fpm, km/h
Genauigkeit Strömung	- von 0 bis 3 m/s : ±3 % v. Messwert ±0.03 m/s - von 3 to 30 m/s : ±3 % v. Messwert ±0.1 m/s
Auflösung Strömung	von 0 bis 3 m/s : 0.01 m/s von 3 bis 30 m/s : 0.1 m/s
Reaktionszeit Strömung	T63 = 1.6 s
Messbereich Volumenstrom	0 bis 100.000 m³/h
Medium	Luft und neutrale Gase
Material der Sonde	Edelstahl 316 L
Größe der Sonde	Ø 8 mm, Länge 300 mm
Betriebstemperatur	von 0 bis +50 °C
Kabel	PVC Ø4.8 mm, Länge 2 m, 5 m oder 10 m

Zollinformationen

Zolltarif-Nr.	9026 2038
Ursprungsland	Frankreich

Modelle, Eigenschaften

Modelle	Versorgung, Display, Sondenkabellänge	Art.-Nr.
CTV 210-BNS-R	24V Spannungsvers., ohne Display, 2 m Kabel	056-25660
CTV 210-BNS-R-05M	24V Spannungsvers., ohne Display, 5 m Kabel	056-27120
CTV 210-BNS-R-10M	24V Spannungsvers., ohne Display, 10 m Kabel	056-27121
CTV 210-BOS-R	24V Spannungsvers., mit Display, 2 m Kabel	056-25661
CTV 210-BOS-R-05M	24V Spannungsvers., mit Display, 5 m Kabel	056-26500
CTV 210-BOS-R-10M	24V Spannungsvers., mit Display, 10 m Kabel	056-27123
CTV 210-HNS-R	230V Spannungsvers., ohne Display, 2 m Kabel	056-25663
CTV 210-HNS-R-05M	230V Spannungsvers., ohne Display, 5 m Kabel	056-27124
CTV 210-HNS-R-10M	230V Spannungsvers., ohne Display, 10 m Kabel	056-27125
CTV 210-HOS-R	230V Spannungsvers., mit Display, 2 m Kabel	056-25664
CTV 210-HOS-R-05M	230V Spannungsvers., mit Display, 5 m Kabel	056-27126
CTV 210-HOS-R-10M	230V Spannungsvers., mit Display, 10 m Kabel	056-27127

Lieferumfang

KIMO Messumformer für Luftgeschwindigkeit, Volumenstrom, Temperatur CTV 210-R
Montageplatte
Schrauben und Dübel
Justierzertifikat

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
