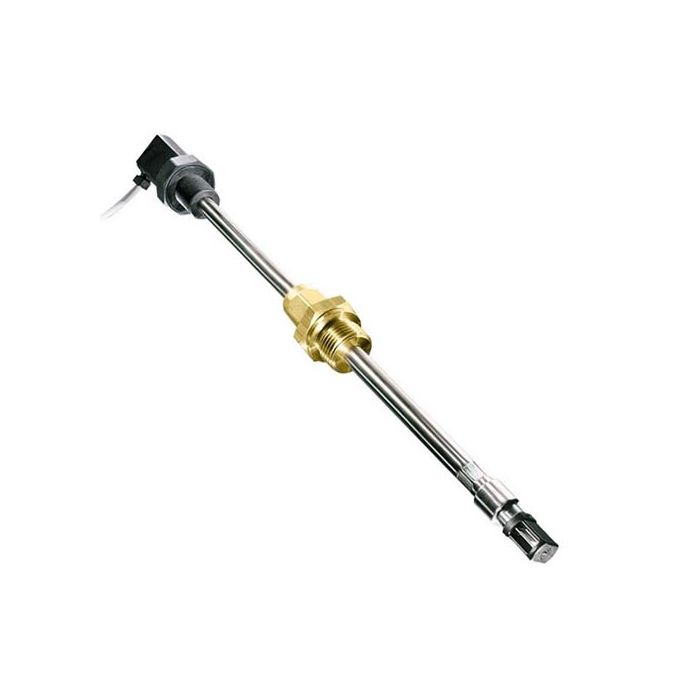

Strömungssensor mit hoher Druckbelastbarkeit | EM 20261

Strömungssensor mit hoher Druckbelastbarkeit | EM 20261

Der thermische Strömungssensor EM 20261 arbeitet nach dem Prinzip des Hitzdraht-Anemometers. Dies macht die Anwendung in Anlagen mit Überdruck sehr einfach, da keine weiteren Messgrößen wie Temperatur und Druck erfasst bzw. verrechnet werden müssen. Der Sensor misst bis zu einem Druck von 10 bar unabhängig die richtige Strömungsgeschwindigkeit. Die linearen Ausgangssignale von Strömung und Temperatur sind je ein Stromsignal 4 ... 20 mA – von 0 m/s bis zu 40, 60 oder 90 m/s. Die Messwertausgabe erfolgt dabei als Normgeschwindigkeit, die einfach in den Volumenstrom des verwendeten Rohrdurchmessers umgerechnet werden kann.

Vorteile

• für die Ausgabe von Normalgeschwindigkeit und Temperatur
• mit zwei Ausgangssignalen 4-20 mA
• optionales Anzeigegerät
• druckfest bis 10 bar
• direktes Messen der Norm-Strömungsgeschwindigkeit bis zu 90 m/s, integrierte Temperaturmessung
• für Rohrdurchmesser von DN 25 bis DN 600 geeignet
• wartungsfrei ohne bewegliche Teile, inkl. Durchgangsverschraubung aus Messing
• Qualität "Made in Germany"

Druckluft ist eine teure Energie

Die Erzeugung von Druckluft ist ein kostenintensiver Prozess. Es lohnt sich somit, Druckluftnetze zu optimieren. Der erste Schritt ist das „Wissen“ wie und wo man mit der Optimierung ansetzt. Betrachtet man die Verluste in einer Druckluftanlage, macht die Minimierung der Leckage mit ca. 42 % an den Gesamtverlusten den höchsten Anteil aus. Weitere wichtige Aspekte sind Anlagen-Gesamtauslegung und Steuerung.

Der erste Schritt zur Kosteneinsparung

Die genaue und fortlaufende Analyse der tatsächlichen Verbräuche der Druckluftanlage ist die Grundlage zur Anlagenoptimierung. Hierzu muss der Betreiber die tatsächlichen Volumenströme der Anlage, die Verteilung der Druckluft im Netz und letztendlich auch die Volumenströme in den Ruhezeiten – die Leckagemenge – kennen. Mit diesen Daten lässt sich genau planen, wo und welche Optimierungsmaßnahmen durchgeführt werden müssen. Die Lösung ist der Einsatz von Volumenstrom-Sensoren. Hierdurch werden alle notwendigen Daten erfasst, wie Leckagemengen, Verbrauch und die Verteilung zu den einzelnen Verbrauchsstellen (zur eindeutigen Kostenzuordnung). Auch die Wartungsintervalle können somit flexibel auf die tatsächlichen Anlagenzustände angepasst werden.

Verbrauch von Prozessgasen

In vielen Produktionsprozessen werden nicht nur Druckluft, sondern auch andere Gase verwendet. Dies können Schutzgase wie CO2, Helium oder Argon sein. In Verbrennungsprozessen ist die Menge des Brenngases relevant. Für diese Anwendungen ist der Einsatz eines präzisen und druckfesten Volumenstrom-Sensors die optimale Lösung, um einerseits Kosten einzusparen und andererseits den sicheren Prozessablauf zu gewährleisten.

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• Strömungssensor mit hoher Druckbelastbarkeit EM 20261
• Durchgangsverschraubung aus Messing

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
