Artikelbeschreibung

Strömungssensoren für Laminarflow Überwachung | EM 20415 / EM 20515

Thermischer Strömungssensor zum uni- oder bidirektionalen Messen der Strömungsgeschwindigkeit von Luft und Gasen mit gleichzeitiger Detektion der Strömungsrichtung. Extrem kompakt, da Elektronik integriert in das Fühlerrohr. Sensorelement versenkt in Kammerkopf und geschützt gegen mechanische Belastung. Linearer Analogausgang zur Messwertausgabe, zwei Schaltausgänge zur Ausgabe von Strömungsrichtung und Schwellwertsignal. Integrierte Sensorselbstüberwachung mit Fehlersignalisierung. Betriebszustandsanzeige und Seriennummer des Sensors im eingebauten Zustand am Sensor sichtbar. Spezialversion für die Laminarflow-Überwachung in Reinräumen mit Schnell-Montagetechnik zum einfachen Einbau in Reinraum-Deckensysteme und -Wände. Optional: Überwachung des normgemäß zulässigen Geschwindigkeitsintervalls von 0,45 m/s ± 20 % mit optischer Signalisierung am Sensor (LF-Status-Indikator).

Vorteile

für die Ausgabe von Normalgeschwindigkeit und Temperatur (nur EM 20515 LED)
mit zwei Ausgangssignalen 0-10 V / 4-20 mA
mit zwei Schaltrelais
optionales Anzeigegerät
ideal für Laminarflow Messungen / Überwachungen
hochpräzise Strömungsmessungen; auch bei sehr niedrigen Strömungen

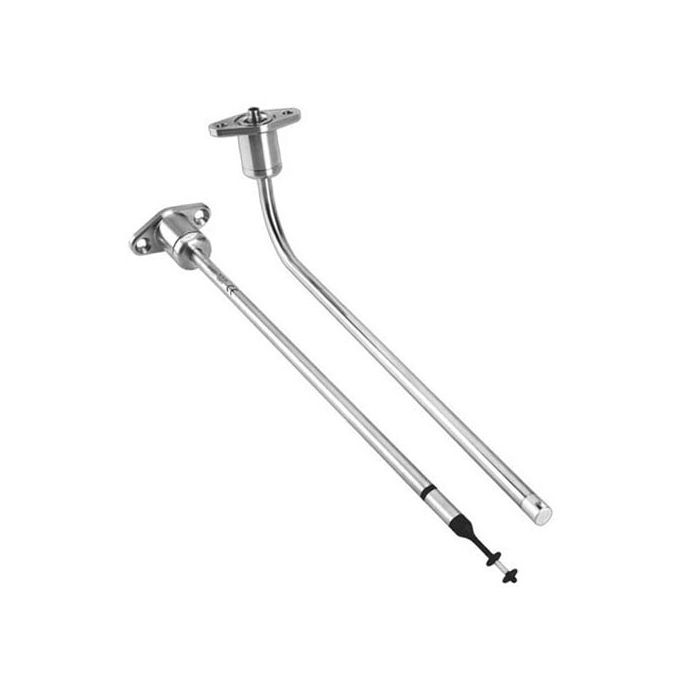

mit 90° gewinkeltem oder geraden Fühler
Qualität "Made in Germany"

Überwachen der Strömung in Reinräumen und reinen Bereichen

Eine richtungsdefinierte Luftführung in Reinräumen schützt Produkte vor Verunreinigungen und störende Partikel werden sicher abgeführt. Hierzu wird in Reinräumen mit hohen Reinheitsklassen eine gleichmäßige Luftströmung von der Decke zum Boden („gerichtete, turbulenzarme Verdrängungsströmung“) aufrecht erhalten. Der Überwachungsbereich reicht von 0,36 bis 0,54 m / s Strömungsgeschwindigkeit (EU GMP Leitfaden, Annex 1 in Klasse A). Diese Messung erfolgt reinraumseitig nach endständigen Filtern. Da in Stillstandsszeiten die Luftumwälzung gedrosselt wird, ist hochpräzises Messen der Luftgeschwindigkeit ab 0,1 m / s notwendig.

Reinraumtechnik

Um die Luftqualität in Reinräumen zu gewährleisten, muss ein Laminarflow erzeugt werden. Dies gelingt nur, wenn die Strömungsgeschwindigkeit in einem sehr kleinen Bereich konstant geregelt wird. Thermische Sensoren mit integrierter Intelligenz, wie die EM 20415 / EM 20515, sind für die erforderliche Messung prädestiniert.

Technische Eigenschaften

Messgröße wN Normalgeschwindigkeit wN	bezogen auf Normalbedingungen von TN = 20 °C und pN = 1.013,25 hPa
Messmedium	Saubere Luft / Stickstoff / weitere Gase auf Anfrage
Messbereiche Strömung wN	0 ... 1 / 2,5 / 10 m / s
Max. Anzeigebereich wN	+ 10 % über Messbereich
Untere Nachweisgrenze wN	0,05 m / s 0,06 m / s
Messbereich Temperatur TM	- 20 ... + 70 °C (nur EM 20515 LED)
Messgenauigkeit Standard wN	± (3 % v. Mw. + 0,05 m / s)
Messgenauigkeit Hochpräzision (optional) wN	± (1 % v. Mw. + 0,04 m / s)
Reproduzierbarkeit wN	± 1 % v. Mw.
Ansprechzeit t90 wN	EM 20415 LED: 0,01 ... 10 s (konfigurierbar), 1 s Werkseinst. ;EM 20515 LED:3 s (Sprung von 0 auf 5 m / s)
Temperaturgradient wN	< 2 K / min bei 5 m / s
Messgenauigkeit TM (wN > 1 m/s)	± 1 K (10 ... 30 °C), ± 2 K restlicher Messbereich (nur EM 20515 LED)
Betriebstemperatur	EM 20415 LED: 0 ... +60 °C; EM 20515 LED: -20 ... +70 °C
Lagertemperatur	-20 ... +85 °C
Material Sensorkopf	EM 20415 LED: Edelstahl 1.4404; EM 20515 LED: PBT glasfaserverstärkt, Edelstahl 1.4404, Schutzüberzug (optional)
Material Fühlerrohr	Edelstahl 1.4404
Medium, Umgebung	Nicht kondensierend (bis 95 % rF)
Betriebsdruck	Atmosphärisch (700 ... 1.300 hPa)
Versorgungsspannung	24 V DC ± 10 %
Stromaufnahme	EM 20415 LED: typ. 30 mA / max. 150 mA; EM 20515 LED: typ. 80 mA / max. 120 mA
Schaltausgänge	nur bei EM 20415 LED: 2 Stück Open-Collector, strombegrenzt und kurzschlussfest (≤ 26,4 V DC / 55 mA), konfigurierbar Kanal 1 (OC1): Richtung oder Schwellwert Kanal 2 (OC2): Schwellwert Schalthysterese 5 % v. Schwellwert, min. ± 0,05 m / s
Fehlersignal	Nur bei 4 ... 20 mA-Ausgang: 2 mA (in Anlehnung an NAMUR NE43)
Anschluss	Steckverbindung M9 verschraubt, 7-polig, male
Maximale Leitungslänge	Spannungssignal: 10 m, Stromsignal: 100 m
Einbaulage	In Fallströmungsrichtung
Schutzart / Schutzklasse	IP 65 / III (SELV oder PELV EN 50178)
Fühlerlänge	abgewinkelt 270 x 300 mm, gerade 300 mm / 301 ... 1.000 mm
Gewicht	ca. 200 g (abgewinkelte Bauform

Zollinformationen

Zolltarif-Nr.	9026 8020
Ursprungsland	Deutschland

Modelle, Eigenschaften

Modelle	Eigenschaften	Art.-Nr.
EM 20415 Strömungssensor	Thermopilekopf-Ausführung	088-551 490, siehe auch Bestellschlüssel im Datenblatt
EM 20515 Strömungssensor	Hantelkopf-Ausführung	088-551 550, siehe auch Bestellschlüssel im Datenblatt

Lieferumfang

EM 20415 / EM 20515 Strömungssensor

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
