Mobiles Ultraschalldurchflussmessgerät | EMD-Wave

Mobiles Ultraschalldurchflussmessgerät | EMD-Wave

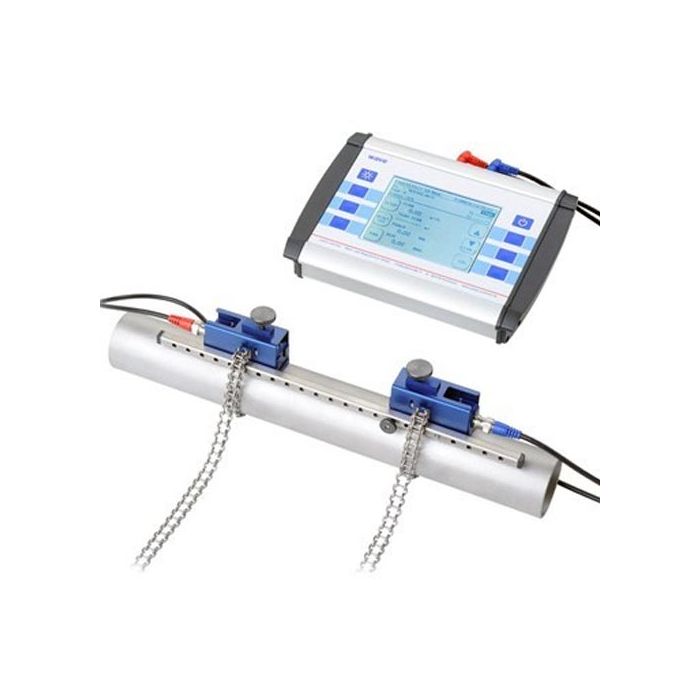

Der EMD-Wave ist der neue, universal einsetzbare Aufschnall-Ultraschalldurchflussmesser (clamp-on) für flüssige Medien in gefüllten Rohrleitungen. Der Ultraschalldurchflussmesser EMD-Wave arbeitet nach der hochgenauen Ultraschalllaufzeit-Methode (Time-of-flight). Besonderer Vorteil: Die Ultraschallwandler werden von außen auf die Rohrleitung geschnallt (clamp-on bzw. Aufschnalltechnologie), ein Trennen der Rohrleitung ist nicht nötig, Druckverluste sind nicht vorhanden. Ein weiterer Vorteil der Clamp-on-Ultraschalldurchflussmessung: Weil die Sensoren nicht mit dem Medium in Berührung sind ist die Messung 100% kontaminationsfrei und damit 100% Hygienisch. Das ist besonders für Mengenmessungen von Lebensmittel- und Pharmeprodukten interessant. Und wenn Sie besonders toxische oder Umweltschädliche Flüssigkeiten messen müssen: Bei der Duchflussmessung mit dem Ultraschalldurchflussmesser EMD-Wave entstehen keine zusätzliche Dichtflächen oder Totvolumina. Der EMD-Wave ist bereits für Wärme- und Energiemessungen ausgerüstet. Hierzu müssen lediglich vorhandene oder auch als Zubehör erhältliche Pt100-Temperatursonden an das Gerät angeschlossen werden. Die einzigartige Oszilloskop-Funktion des EMD-Wave bietet eine optimale Transparenz bzgl. der Messung und der einwandfreien Installation der Messsensoren.

Vorteile

• für Durchfluss- und Wärmemengenmessung
• nicht invasive (clamp-on) Sensoren
• 100% berührungsfrei, wartungsfrei und leckagesicher
• für Flüssigkeitsleitungen
• einsetzbar für Rohre von DN 10 bis 6000 mm
• großes Grafikdisplay, intuitive deutsche Menüführung, Oszilloskopfunktion
• mit 4 GB Datenloggerfunktion, hohe Akkuleistung mit > 12 h
• robustes Aluminiumgehäuse

Das Funktionsprinzip: hohe Messgenauigkeit, driftfrei und robust

Der Ultraschalldurchflussmesser EMD-Wave misst nach dem hoch genauen Ultraschalllaufzeitverfahren. Bei diesem Verfahren wird der Durchfluss viele Male, typisch 50-150 Mal, in der Sekunde gemessen. Durch die hohe Anzahl an Messungen aber auch wegen der Verwendung modernster digitaler Signalauswertung arbeitet der Ultraschalldurchflussmesser driftfrei und zuverlässig. Auch bei anspruchsvollen Messungen mit Gas- und Partikelfracht.

Oszilloskopfunktion beim EMD-Wave und EMD-Wave-CF

Eine sehr nützliche Hilfe für eine optimale Messung ist die sowohl beim EMD-Wave wie auch EMD-Wave-CF integrierte Oszilloskopfunktion. Diese ermöglicht einfach und schnell, dass optimale Signal bzw. den optimalen Montageplatz für die Ultraschallwandler zu finden. Ohne diese Funktion ist dies entweder sehr zeitaufwendig oder gar nicht möglich! Man sieht direkt, ob ein brauchbares Messsignal vorliegt oder nicht. Durch das automatische Stimmen der Frequenz auf die Rohrleitung funktionieren die Ein­und Auskoppelung der Signale deutlich besser. Durch Auswahl der optimalen Kombination aus Anregungs- und Dämpfungsimpulsen kann in der Korrelationsfunktion ein Maximum gefunden werden.

Installation und Parametrierung in wenigen Minuten

Der Ultraschalldurchflussmesser ist extrem einfach im Handling. Die Oberfläche des großen grafischen Klartextdisplay ist auch für ungeübte einfach zu verstehen. Mit der neuen Quick-Setup-Option ist Ihre Durchflussmessung in weniger als einer Minute parametriert. Online-Hilfen machen für die allermeisten Aufgaben das Handbuch überflüssig. Das robuste Quickfix-Montage-Set macht die Sensormontage präzise, schnell und stabil. Binnen weniger als einer Minute können Sie den Durchflussmesser komfortabel parametrieren. In weniger als zwei Minuten haben Sie sie Sensoren auf Ihrer Rohrleitung montiert und die Durchflussmessung liefert präzise Messwerte.

Wärmemengenmessung inklusive

Der Durchflussmesser deckt die allermeisten Rohrleitungsgrößen (DN10 - DN6000) und Anwendungen branchenübergreifend ab. Neben der reinen Durchflussmessung ist auch die Wärmemengen-Messfunktion integriert. Zusammen mit den optional erhältlichen Aufschnall-Temperatur- und Ultraschallwandlern lassen sich damit Wärme- und Kältemengen zuverlässig und genau erfassen und dokumentieren. Steigende Energiepreise und gesetzliche Anforderungen zu Umweltschutz und Anlageneffizienz erfordern eine ständige Optimierung von Energieflüssen. Ob Fernwärmeüberwachung von Kraftwerken zum Verbraucher, Prozesswärme in der chemischen Industrie oder im Bereich Gebäudetechnik – die Bilanzierung von Wärmeströmen ist in vielen Anwendungsbereichen von großer Wichtigkeit. Die integrierte Wärmemengenmessfunktion des Ultraschalldurchflussmessers EMD-Wave ermöglicht eine schnelle und einfache Erfassung der Wärmeströme. Dazu wird mit externen, optional erhältlichen Temperatursensoren am Vor- und am Rücklauf die Temperaturdifferenz gemessen. Das Messgerät misst parallel dazu den Volumenstrom und berechnet daraus den Wärmestrom unter Berücksichtigung des spezifischen Wärmekoeffizienten des Mediums. Die Temperaturfühler lassen sich am Gerät paarweise abgleichen, um die Messgenauigkeit zu erhöhen. All dies geschieht ohne Eingriff in das Rohrsystem – Temperatur- und Durchflusssensoren werden einfach von außen auf der Rohrleitung aufgeschnallt.

Hintergrundinfo: Hydraulischer Abgleich

Wer in Mehrfamilienhäusern mit Gas heizt, muss einen hydraulischen Abgleich durchführen. Die Frist dafür ist bereits im Vormonat abgelaufen. Doch nicht alle Haushalte haben ihn durchgeführt. Weil Material fehlte und Handwerker kaum Termine anbieten konnten, stehen die Hausverwaltungen jetzt unter Druck. Gleichzeitig beginnt schon die nächste Frist, die kleinere Mehrfamilienhäuser betrifft. Die Verordnung der Bundesregierung vom 1. September 2022 sieht vor, dass Mehrfamilienhäuser ab zehn Wohneinheiten bis zum 30. September 2023 einen Heizungs-Check durchführen lassen müssen. Für Wohngebäude mit sechs bis neun Wohneinheiten und einer Gasheizung gilt der 15. September 2024 als Stichtag. Den hydraulischen Abgleich führt eine Fachfirma durch. Dabei wird ermittelt, wie viel Wärmeleistung für die Beheizung der Wohnräume eines Hauses benötigt wird. Auf dieser Grundlage werden einerseits die Wassermenge der Heizung und die optimale Vorlauftemperatur eingestellt. Ein wichtiger Punkt, den der Handwerker prüfen muss, ist die Pumpenleistung und die notwendigen Widerstände im Heizkreislauf. Viele Fachbetriebe tauschen dabei die Umwälzpumpe und gleichzeitig die Thermostate an den Heizkörpern aus. So wird sichergestellt, dass immer genau die benötigte Wassermenge von der Umwälzpumpe zu den Heizkörpern und wieder zurück fließt. Mit Hilfe unseres EMD-Wave Ultraschallmessgerät, finden Sie die optimalen hydraulischen Einstellungen für Ihr Objekt und können somit die Energieeffizienz des Gebäudes wesentlich verbessern. Hier erfahren Sie mehr zum hydraulischen Abgleich von Heizungen mit Hilfe des Ultraschallsensors EMD-Wave gemäß dem Gebäude-Energie-Gesetz (GEG).

Produktvideo

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• Mobiles Ultraschalldurchflussmessgerät EMD-Wave
• robuster, praktischer Transportkoffer
• Ultraschallwandler
• Montagematerial
• Signalkabel
• Koppelgel
• SD-Speicherkarte
• Netzteil

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
