Stationäres Ultraschalldurchflussmessgerät | EMD-Wave-CF

Stationäres Ultraschalldurchflussmessgerät | EMD-Wave-CF

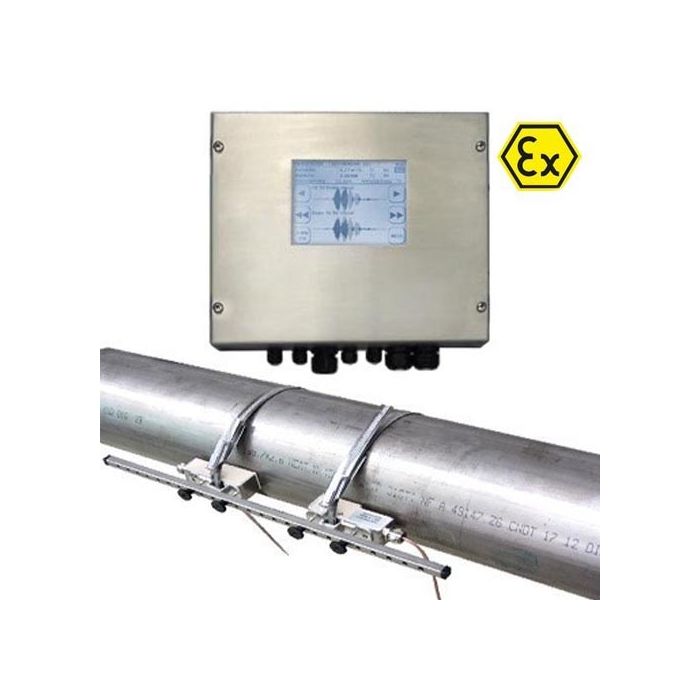

Der Ultraschalldurchflussmesser EMD-Wave-CF ist die festinstallierte Schwester des portablen EMD-Wave. Der neue, universal einsetzbare Aufschnall-Ultraschalldurchflussmesser (clamp-on) für flüssige und gasförmige Medien in gefüllten Rohrleitungen arbeitet nach der hochgenauen Ultraschalllaufzeit-Methode (Time-of-flight). Besonderer Vorteil: Die Ultraschallwandler werden von außen auf die Rohrleitung geschnallt (clamp-on bzw. Aufschnalltechnologie), ein Trennen der Rohrleitung ist nicht nötig, Druckverluste sind nicht vorhanden. Ein weiterer Vorteil der Clamp-on-Ultraschalldurchflussmessung: Weil die Sensoren nicht mit dem Medium in Berührung sind, ist die Messung 100% kontaminationsfrei und damit 100% Hygienisch. Das ist besonders für Mengenmessungen von Lebensmittel- und Pharmeprodukten interessant. Und wenn Sie besonders toxische oder Umweltschädliche Flüssigkeiten messen müssen: Bei der Durchflussmessung mit dem Ultraschalldurchflussmesser EMD-Wave-CF entstehen keine zusätzliche Dichtflächen oder Totvolumina. Auch als 2-Kanal Gerät (zur gleichzeitigen Messung von zwei Rohren) und/oder in Ex-Ausführung lieferbar. Der EMD-Wave-CF ist bereits für Wärme- und Energiemessungen ausgerüstet. Hierzu müssen lediglich vorhandene oder auch als Zubehör erhältliche Pt100-Temperatursonden an das Gerät angeschlossen werden. Die einzigartige Oszilloskop-Funktion des EMD-Wave-CF bietet eine optimale Transparenz bzgl. der Messung und der einwandfreien Installation der Messsensoren.

Vorteile

• für stationäre Durchfluss- und Wärmemengenmessung
• nicht invasiven (clamp-on) Sensoren
• 100% berührungsfrei, wartungsfrei und leckagesicher
• für Gas- und Flüssigkeitsleitungen
• einsetzbar für Rohre von DN 10 bis 6000 mm
• großes Grafikdisplay, intuitive deutsche Menüführung, Oszilloskopfunktion
• auch als 2-Kanal Gerät oder Ex-Ausführung
• einfache und kostengünstige Installation

Das Funktionsprinzip: hohe Messgenauigkeit, driftfrei und robust

Der Ultraschalldurchflussmesser EMD-Wave-CF misst nach dem hoch genauen Ultraschalllaufzeitverfahren. Bei diesem Verfahren wird der Durchfluss viele Male, typisch 50-150 Mal, in der Sekunde gemessen. Durch die hohe Anzahl an Messungen aber auch wegen der Verwendung modernster digitaler Signalauswertung arbeitet der Ultraschalldurchflussmesser EMD-Wave-CF driftfrei und zuverlässig. Auch bei anspruchsvollen Messungen und Medien mit Gas- und Partikelfracht.

Oszilloskopfunktion beim EMD-Wave und EMD-Wave-CF

Eine sehr nützliche Hilfe für eine optimale Messung ist die sowohl beim EMD-Wave wie auch EMD-Wave-CF integrierte Oszilloskopfunktion. Diese ermöglicht einfach und schnell, dass optimale Signal bzw. den optimalen Montageplatz für die Ultraschallwandler zu finden. Ohne diese Funktion ist dies entweder sehr zeitaufwendig oder gar nicht möglich! Man sieht direkt, ob ein brauchbares Messsignal vorliegt oder nicht. Durch das automatische Stimmen der Frequenz auf die Rohrleitung funktionieren die Ein­und Auskoppelung der Signale deutlich besser. Durch Auswahl der optimalen Kombination aus Anregungs- und Dämpfungsimpulsen kann in der Korrelationsfunktion ein Maximum gefunden werden.

Integrierte Wärmemengenmessung

Häufig ein teures Extra – bei dem Ultraschalldurchflussmesser EMD-Wave-CF bereits standardmäßig integriert. Neben der präzisen Durchflussmessung erfasst Ihr Ultraschalldurchflussmesser EMD-Wave-CF auch die Wärmeleistung und Wärmemenge zuverlässig und genau. Neben den genauen und einfach per Aufschnallverfahren zu installierenden Anlegetemperaturfühlern können Sie natürlich auch bauseits vorhandene PT100-Temperaturfühler für Vor- und Rücklauftemperatur verwenden. Mit einer Temperaturbeständigkeit von -40 bis 150°C deckt der Ultraschalldurchflussmesser EMD-Wave-CF dabei die allermeisten Anwendungen in Wärme -bzw. Kältekreisläufen ab.

Optional: 2 Messkanäle und/oder EX-Ausführung

EMD-Wave CF bietet optional eine Zweikanalmöglichkeit. Damit ist es möglich entweder zwei unterschiedliche Leitungen in einem Gerät zu messen oder eine Leitung mit zwei Messpfaden auszustatten. Beim Einsatz auf zwei Leitungen können die Kanäle kombiniert werden. Dadurch sind Ausgaben wie Addition, Subtraktion und Mittelwertbildung einfach realisierbar. Bei der Ausstattung mit zwei Messpfaden auf einer Leitung ist die Kompensation von gestörten Strömungsprofilen und Reduzierung von Unsicherheiten möglich. Durch die Redundanz ist zudem eine höhere Messsicherheit gewährleistet. Sowohl das 1- wie auch 2-Kanalgerät sind auch mit EX-Schutz erhältlich.

Produktvideo

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• Stationäres Ultraschalldurchflussmessgerät EMD-Wave-CF
• Sensorkabel

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
