Artikelbeschreibung

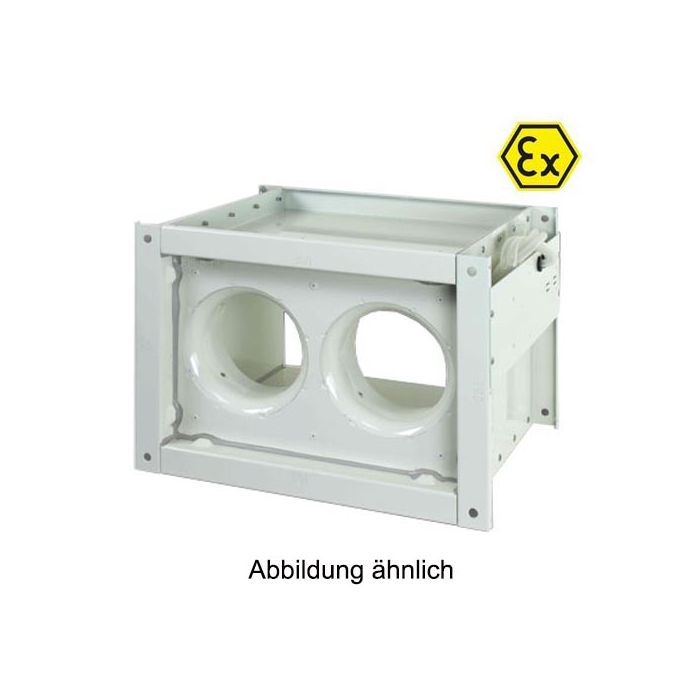

Volumenstrommessbox | Serie EM-VMB

Die Messdüsen der Volumenstrommessbox Serie EM-VMB sind in Anlehnung an die Normen DIN EN ISO 5167 so ausgelegt, dass der Differenzdruck an der Messdüse eine eindeutige physikalische Größe bildet, aus der sich der Volumenstrom direkt errechnen läßt. In den Messrahmen ist ein Düsenschott mit integrierten Messdüsen eingebaut.

Vorteile

zur Messung von Luftgeschwindigkeit und Volumenstrom
arbeitet nach dem Prinzip der Venturirohre
integrierte Messdüsen
aus sendzimirverzinktem Stahl
optional auch für EX-Bereiche Zone 1, 2 (Gase), Zone 21, 22 (Stäube)
in vielen Abmessungen verfügbar
ideal für rechteckige Luftkanäle

Messprinzip zur Geschwindigkeitserfassung

Die Strömungsgeschwindigkeit wird über die Messdüsen aufgenommen und muss über ein Differenzdruckmessgerät ausgewertet werden. Durch die Querschnittsreduzierung in der Düse wird die Strömung beschleunigt und gleichzeitig nimmt der statische Druck in der Düse ab. Die Messbohrungen an der Düse sind so angebracht, daß einmal der Gesamtdruck von der Strömung im Kanal und zum anderen der statische Druck an der engsten Stelle in der Düse erfasst wird. Diese Druckdifferenz (Wirkdruck) ist ein Maß für die Strömungsgeschwindigkeit und quadratisch von der Strömungsgeschwindigkeit abhängig. Über einen optionalen Differenzdrucksensor wird die Druckdifferenz aufgenommen und als Sensorsignal an die SPS weitergeleitet. Die Messdüse ist ein aus verzinktem Stahlblech tiefgezogenes Formteil. In dieser Messdüse sind für die Druckaufnahme Bohrungen eingebracht. Die über- und die unterdruckseitigen Druckaufnahmestellen, von denen jeweils vier Stück auf dem Umfang verteilt angeordnet sind, sind jeweils über eine Ringleitung verbunden, so daß sich eine Mittelwertbildung ergibt und auch bei gestörten Geschwindigkeitsprofilen hinreichend genau gemessen wird. Das Flächenverhältnis der Düse (freier Düsenquerschnitt zum Rohrquerschnitt) ist so ausgelegt, daß die Strömungsgeschwindigkeit in der Düse sich nahezu verdoppelt und damit der Wirkdruck vervierfacht wird. Dadurch sind noch relativ kleine Geschwindigkeiten erfassbar. Durch die Ausbildung der Messdüse bleibt trotz des hohen Wirkdrucks der Eigenwiderstand gering. Die Messdüse ist in einer Schottwand eingepunktet, was neben der stabilen Befestigung der Düse eine zusätzliche Steifigkeit des Messkastens bewirkt. Zur stabilen Aufnahme des Druckfühlers ist eine entsprechende Konsole angeordnet.

Technische Eigenschaften

Untergrenze Messbereich	1 m/s
Obergrenze Messbereich	zwischen 7 und 10 m/s, abhängig von den verwendeten Düsen
Messunsicherheit	+-10 %
Anströmstrecke	2,5 x Diagonale
Betriebstemperatur	60 °C (Option: 120 °C)
Länge der Box	290 mm (Breite und Höhe wählbar, siehe unten)
Schlauchanschlüsse	5,0 (ID) x 1,5 mm, zwei von der Box ausgehende Schläuche sind Teil des Lieferumfangs

Zollinformationen

Zolltarif-Nr.	8481 8085
Ursprungsland	Deutschland

Modelle, Abmessungsklassen

Um Ihnen ein konkretes Angebot unterbreiten zu können, benötigen wir die gewünschten Abmessungen A und B (die Länge der Box ist einheitlich 290 mm) oder zumindest die entsprechende Abmessungsklasse, die Sie nachfolgender Tabelle entnehmen können. Bitte teilen Sie uns auch mit, ob Sie eine Ausführung für den EX-Bereich oder eine Mediumstemperatur bis 120°C wünschen (60°C Standard).

Modelle	Abmessungsklassen	Art.-Nr.
Serie EM-VMB	A = 100 - 300 mm, B = 100 - 109 mm	012-EMVMB-(100 - 300)-(100-109)
Serie EM-VMB	A = 301 - 600 mm, B = 100 - 109 mm	012-EMVMB-(301 - 600)-(100 - 109)
Serie EM-VMB	A = 110 - 300 mm, B = 110 - 119 mm	012-EMVMB-(110 - 300)-(110 - 119)
Serie EM-VMB	A = 301 - 600 mm, B = 110 - 119 mm	012-EMVMB-(301 - 600)-(110 - 119)
Serie EM-VMB	A = 120 - 300 mm, B = 120 - 130 mm	012-EMVMB-(120 - 300)-(120 - 130)
Serie EM-VMB	A = 301 - 600 mm, B = 120 - 130 mm	012-EMVMB-(301 - 600)-(120 - 130)
Serie EM-VMB	A = 131 - 400 mm, B = 180 - 189 mm	012-EMVMB-(131 - 400)-(180 - 189)
Serie EM-VMB	A = 401 - 700 mm, B = 180 - 189 mm	012-EMVMB-(401 - 700)-(180 - 189)
Serie EM-VMB	A = 701 - 1000 mm, B = 180 - 189 mm	012-EMVMB-(701 - 1000)-(180 - 189)
Serie EM-VMB	A = 190 - 400 mm, B = 190 - 219 mm	012-EMVMB-(190 - 400)-(190 - 219)
Serie EM-VMB	A = 401 - 700 mm, B = 190 - 219 mm	012-EMVMB-(401 - 700)-(190 - 219)
Serie EM-VMB	A = 701 - 1000 mm, B = 190 - 219 mm	012-EMVMB-(701 - 1000)-(190 - 219)
Serie EM-VMB	A = 220 - 450 mm, B = 220 - 230 mm	012-EMVMB-(220 - 450)-(220 - 230)
Serie EM-VMB	A = 451 - 750 mm, B = 220 - 230 mm	012-EMVMB-(451 - 750)-(220 - 230)
Serie EM-VMB	A = 751 - 1000 mm, B = 220 - 230 mm	012-EMVMB-(751 - 1000)-(220 - 230)
Serie EM-VMB	A = 231 - 500 mm, B = 280 - 330 mm	012-EMVMB-(231 - 500)-(280 - 330)
Serie EM-VMB	A = 501 - 800 mm, B = 280 - 330 mm	012-EMVMB-(501 - 800)-(280 - 330)
Serie EM-VMB	A = 801 - 1200 mm, B = 280 - 330 mm	012-EMVMB-(801 - 1200)-(280 - 330)
Serie EM-VMB	A = 331 - 600 mm, B = 380 - 430 mm	012-EMVMB-(331 - 600)-(380 - 430)
Serie EM-VMB	A = 601 - 900 mm, B = 380 - 430 mm	012-EMVMB-(601 - 900)-(380 - 430)
Serie EM-VMB	A = 901 - 1200 mm, B = 380 - 430 mm	012-EMVMB-(901 - 1200)-(380 - 430)
Serie EM-VMB	A = 431 - 500 mm, B = 431 - 500 mm	012-EMVMB-(431 - 500)-(431 - 500)
Serie EM-VMB	A = 501 - 600 mm, B = 431 - 500 mm	012-EMVMB-(501 - 600)-(431 - 500)
Serie EM-VMB	A = 601 - 700 mm, B = 431 - 500 mm	012-EMVMB-(601 - 700)-(431 - 500)
Serie EM-VMB	A = 701 - 800 mm, B = 431 - 500 mm	012-EMVMB-(701 - 800)-(431 - 500)
Serie EM-VMB	A = 801 - 900 mm, B = 431 - 500 mm	012-EMVMB-(801 - 900)-(431 - 500)
Serie EM-VMB	A = 901 - 1000 mm, B = 431 - 500 mm	012-EMVMB-(901 - 1000)-(431 - 500)
Serie EM-VMB	A = 501 - 600 mm, B = 501 - 600 mm	012-EMVMB-(501 - 600)-(501 - 600)
Serie EM-VMB	A = 601 - 700 mm, B = 501 - 600 mm	012-EMVMB-(601 - 700)-(501 - 600)
Serie EM-VMB	A = 701 - 800 mm, B = 501 - 600 mm	012-EMVMB-(701 - 800)-(501 - 600)
Serie EM-VMB	A = 801 - 900 mm, B = 501 - 600 mm	012-EMVMB-(801 - 900)-(501 - 600)
Serie EM-VMB	A = 901 - 1000 mm, B = 501 - 600 mm	012-EMVMB-(901 - 1000)-(501 - 600)
Serie EM-VMB	A = 601 - 700 mm, B = 601 - 700 mm	012-EMVMB-(601 - 700)-(601 - 700)
Serie EM-VMB	A = 701 - 800 mm, B = 601 - 700 mm	012-EMVMB-(701 - 800)-(601 - 700)
Serie EM-VMB	A = 801 - 900 mm, B = 601 - 700 mm	012-EMVMB-(801 - 900)-(601 - 700)
Serie EM-VMB	A = 901 - 1000 mm, B = 601 - 700 mm	012-EMVMB-(901 - 1000)-(601 - 700)
Serie EM-VMB	A = 701 - 800 mm, B = 707 - 800 mm	012-EMVMB-(701 - 800)-(707 - 800)
Serie EM-VMB	A = 801 - 900 mm, B = 707 - 800 mm	012-EMVMB-(801 - 900)-(707 - 800)
Serie EM-VMB	A = 901 - 1000 mm, B = 707 - 800 mm	012-EMVMB-(901 - 1000)-(707 - 800)
Serie EM-VMB	A = 801 - 900 mm, B = 801 - 900 mm	012-EMVMB-(801 - 900)-(801 - 900)
Serie EM-VMB	A = 901 - 1000 mm, B = 801 - 900 mm	012-EMVMB-(901 - 1000)-(801 - 900)
Serie EM-VMB	A = 901 - 1000 mm, B = 901 - 1000 mm	012-EMVMB-(901 - 1000)-(801 - 900)

Lieferumfang

Volumenstrommessbox Serie EM-VMB
2 ausgehende Schläuche 5,0 (ID) x 1,5 mm in rot und blau

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
