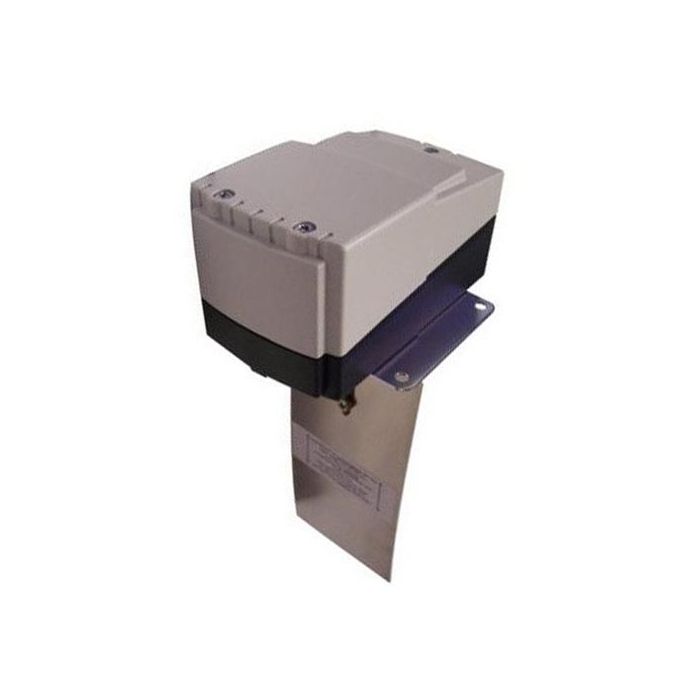

Windfahnenrelais / Paddelschalter | EMSL-1E

Windfahnenrelais / Paddelschalter | EMSL-1E

Das Windfahnenrelais EMSL-1E findet Anwendung in der Lüftungs-, Klima-, Filtertechnik; überall dort, wo Luftstrom überwacht werden soll. Das Edelstahl-Paddel lenkt durch den Luftstrom aus und betätigt einen staubdichten Mikroschalter. Die Geräte sind werksseitig auf minimalen Abschaltwert eingestellt. Durch Rechtsdrehen der Bereichsschraube kann ein höherer Wert gewählt werden. Bei höheren Luftgeschwindigkeiten ab 5 m/s ist aufgrund der Bruchgefahr die Fahne an den angegebenen Markierungen seitlich zu beschneiden. Das Windfahnenrelais ist werkseitig auf den minimalen Abschaltwert eingestellt. Durch Rechtsdrehen der Bereichsschraube kann ein höherer Wert gewählt werden. Überschreitet die Strömung den eingestellten Wert, schließen die Kontakte 1(rot)-2(weiß) und das entsprechende Aggregat wird frei gegeben. Fällt die Strömung unter den eingestellten Wert, öffnen die Kontakte 1(rot)-2(weiß) und die Kontakte 1(rot)-4(blau) schließen. Montage: Die Montage des Windfahnenrelais ist lageunabhängig, es muss jedoch auf die richtige Strömungsrichtung geachtet werden. Bei Einbau in einen senkrechten Kanal muss an der Bereichsschraube das Gewicht der Fahne ausgeglichen werden, was zu veränderten Schaltwerten führt. Bei höheren Luftgeschwindigkeiten als 5 m/s ist aufgrund der Bruchgefahr die Fahne an den angegebenen Markierungen seitlich zu beschneiden. Dadurch erhöht sich der werkseitig eingestellte minimale Abschaltwert von 1 m/s auf 2,5 m/s. Vor und nach dem Einbauort sollte eine Beruhigungsstrecke des 5-fachen Kanaldurchmessers vorgesehen werden. Im Lieferumfang ist eine Dichtung enthalten, die zwischen Kanal und Gerät montiert wird.

Vorteile

• für die Strömungsüberwachung
• Windfahnenrelais / Paddelschalter EMSL-1E
• Edelstahl-Paddel (beschneidbar)
• staubdichter Mikroschalter
• ideal für staubige Luft
• für niedrige Luftgeschwindigkeiten
• Schaltwerteinstellung über Bereichsschraube

Technische Eigenschaften

Zollinformationen

Modelle

Lieferumfang

• Windfahnenrelais / Paddelschalter EMSL-1E
